合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 如何清理水中的油污？
> 七葉皂素分子在氣-液、液-液（油-水）、固-液界面上的界面行為研究（一）
> 液滴撞擊固體表面過程中黏度與表面張力系數(shù)變化（三）
> 不同含水率的三元體系與原油乳化過程中界面張力變化規(guī)律
> 基于微納米二氧化硅粒子薄膜制備超疏水滌綸織物
> 最大拉桿法的基本原理、實(shí)驗(yàn)步驟、影響因素及其在測(cè)定溶液表面張力中的應(yīng)用
> 脫模劑配方中加入石油磺酸鈉，可降低液體表面張力、減少界面形成
> 不同溫壓條件、水環(huán)境對(duì)CO2溶解度及界面張力的影響規(guī)律
> 新制備的雙向拉伸聚丙烯消光膜，具有高挺度、表面張力持久等優(yōu)點(diǎn)
> 單層膜界面上亞微米顆粒表面張力阻力系數(shù)修正——摘要、引言
推薦新聞Info
-
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（一）
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數(shù)測(cè)定
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn)：液體浸潤(rùn)、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（四）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（三）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（二）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（一）
> LB膜技術(shù)在生物基材料制備、改性和界面相互作用研究

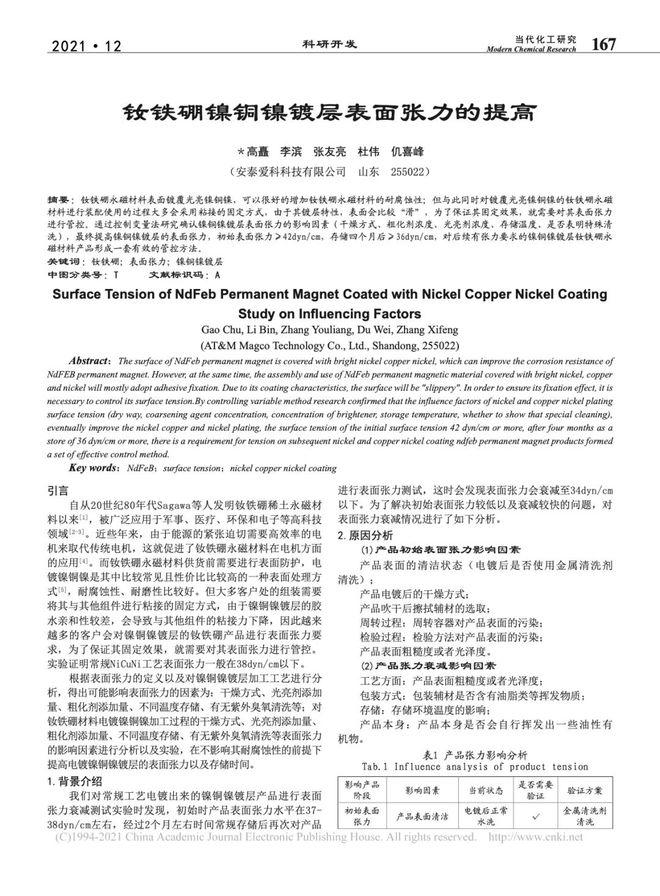

釹鐵硼鎳銅鎳鍍層表面張力的提高
來源：找磁材 瀏覽 1186 次 發(fā)布時(shí)間:2022-10-12

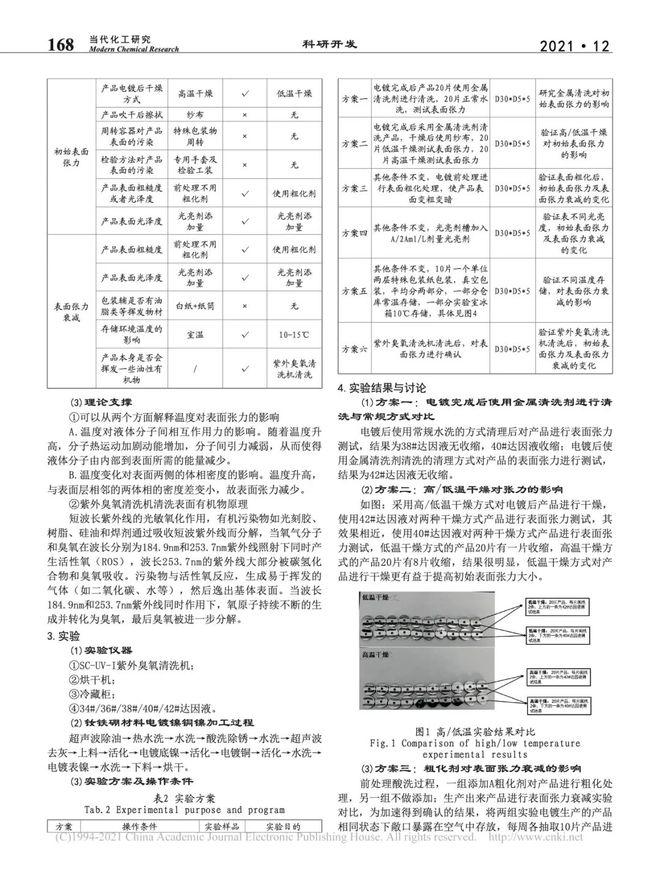

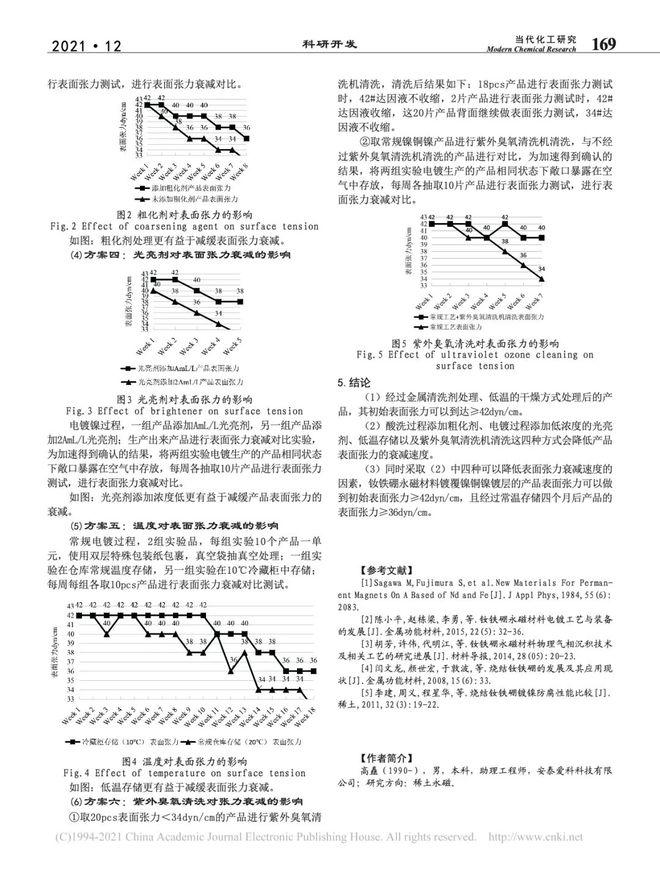

摘要：釹鐵硼永磁材料表面鍍覆光亮鎳銅鎳,可以很好的增加釹鐵硼永磁材料的耐腐蝕性;但與此同時(shí)對(duì)鍍覆光亮鎳銅鎳的釹鐵硼永磁材料進(jìn)行裝配使用的過程大多會(huì)采用粘接的固定方式,由于其鍍層特性,表面會(huì)比較"滑",為了保證其固定效果,就需要對(duì)其表面張力進(jìn)行管控。通過控制變量法研究確認(rèn)鎳銅鎳鍍層表面張力的影響因素（干燥方式、粗化劑濃度、光亮劑濃度、存儲(chǔ)溫度、是否表明特殊清洗）,最終提高鎳銅鎳鍍層的表面張力,初始表面張力≥42dyn/cm,存儲(chǔ)四個(gè)月后≥36dyn/cm,對(duì)后續(xù)有張力要求的鎳銅鎳鍍層釹鐵硼永磁材料產(chǎn)品形成一套有效的管控方法。
