合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 礦用塵克(C&C)系列除塵劑對大采高工作面截割煤塵的降塵效率影響(二)
> 如何判斷表面張力儀的好壞?
> W/O型Pickering乳液油水間的界面張力對乳液穩(wěn)定性的影響
> 甜菜堿陽離子表面活性劑壓裂液的破膠液表面張力測定
> 一文了解什么是?馬蘭格尼效應(yīng)及其原理、現(xiàn)象和工程應(yīng)用
> 為什么葡萄酒會(huì)從下部往杯子的上部走呢?
> 氧化石蠟油水界面張力測試方法及低張力性能
> 溫度和鹽離子對表面活性劑溶液與原油之間界面張力的影響規(guī)律研究
> 地下水質(zhì)量標(biāo)準(zhǔn)(GB/T 14848-2017)
> 基于表面張力理論分析激光熱應(yīng)力彎折區(qū)形貌的影響因素及形成原因
推薦新聞Info
-
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場處理水浮力、及與普通水的表面張力系數(shù)測定
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn):液體浸潤、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(四)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(三)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(二)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(一)
> LB膜技術(shù)在生物基材料制備、改性和界面相互作用研究
如何有效避免釹鐵硼磁體擴(kuò)散源成分偏析
來源:內(nèi)蒙古工業(yè)大學(xué) 瀏覽 115 次 發(fā)布時(shí)間:2025-06-19
摘要: 本文提供一種有效避免釹鐵硼磁體擴(kuò)散源成分偏析的方法和應(yīng)用,包括稀土氯化物溶液的制備、釹鐵硼磁體的雙面噴涂和晶界熱擴(kuò)散處理。以稀土氯化物溶液為前驅(qū)體,結(jié)合溶液等離子噴涂技術(shù)及晶界熱擴(kuò)散處理,通過合理優(yōu)化具體工藝,將稀土氯化物熱解為稀土氧化物沉積在燒結(jié)釹鐵硼磁體表面,得到含重稀土元素的納米涂層結(jié)構(gòu),減少釹鐵硼磁體擴(kuò)散源的成分偏析,提高釹鐵硼磁體的綜合磁性能。與現(xiàn)有技術(shù)相比,此方法簡化了工藝流程,生產(chǎn)效率高,可以精確的控制涂層的厚度,且涂層與基體的結(jié)合強(qiáng)度高,磁體磁性能高。
釹鐵硼磁體因具備高磁能積、高矯頑力等優(yōu)異的磁學(xué)性能已被廣泛應(yīng)用在電子信息、新能源汽車、風(fēng)力發(fā)電等領(lǐng)域。隨著科技的進(jìn)步,市場對釹鐵硼磁體的磁性能提出了更高的要求。傳統(tǒng)的高矯頑力磁體制備方法需要使用大量的重稀土元素(Dy/Tb),不但增加了成本,同時(shí)還造成剩磁和最大磁能積的下降。而晶界擴(kuò)散工藝在實(shí)現(xiàn)大幅度提升矯頑力的同時(shí)可以保證剩磁幾乎沒有損失,是高矯頑力釹鐵硼磁體降低成本的重要制備方法。根據(jù)燒結(jié)釹鐵硼永磁體的矯頑力機(jī)制,反磁化疇首先在晶粒表面形成,晶粒表面是磁體內(nèi)最薄弱的環(huán)節(jié),提高晶粒表面的各向異性場可以推遲反磁化疇核的形成,從而提高整個(gè)磁體的矯頑力,晶界擴(kuò)散就是基于這一原理提出的。
目前在釹鐵硼磁體表面制備薄膜的方法主要有蒸鍍法、涂敷法、化學(xué)浴沉積法、磁控濺射法等。但是涂敷法和化學(xué)浴沉積法得到的薄膜表面粗糙、薄膜缺陷多,較低的涂層結(jié)合力使薄膜在晶界擴(kuò)散過程中容易出現(xiàn)起皮、局部脫落等現(xiàn)象。此外,涂料的不均勻性、涂敷工藝的差異性及溶液濃度、溫度的不均勻性還會(huì)造成薄膜成分的偏析,這會(huì)導(dǎo)致釹鐵硼的磁性能不均勻,進(jìn)而影響整體綜合磁性能。使用加熱蒸鍍的方法將Dy/Tb金屬沉積在磁體的表面并進(jìn)行晶界擴(kuò)散處理,Dy的升華和晶界擴(kuò)散過程可以同時(shí)進(jìn)行,但是蒸鍍設(shè)備復(fù)雜、重稀土材料浪費(fèi)嚴(yán)重。此外在蒸鍍過程中,由于蒸發(fā)源的溫度和蒸發(fā)速率的不均勻性,也會(huì)導(dǎo)致薄膜成分的偏析。磁控濺射法制備的薄膜結(jié)合力和致密度都極大的增加,并且薄膜厚度均勻且無成分偏析,但是其濺射效率低,離規(guī)?;a(chǎn)尚有差距。等離子體噴涂法制備釹鐵硼磁體重稀土擴(kuò)散源為一種新興的鍍膜辦法,制備出的薄膜結(jié)合力高,但噴涂功率、焰流溫度以及霧化壓力會(huì)對涂層成分和結(jié)構(gòu)產(chǎn)生較大影響。噴涂功率過低或霧化壓力不足會(huì)導(dǎo)致液滴可能沒有完全熔化就沉積在基體上,導(dǎo)致涂層成分偏析。因此,仍需對釹鐵硼磁體擴(kuò)散源的成分偏析問題作進(jìn)一步的研究。
采用的原料:
燒結(jié)釹鐵硼磁體:購自金蒙匯磁材料有限責(zé)任公司,貨號(hào)Y240427,規(guī)格D24×6M;其剩磁Br
為11.58 kGs,矯頑力Hcj
為15.71 kOe,最大磁能積(BH)max
為34.89 MGOe。
實(shí)施例1溶液等離子噴涂DyCl3
制備重稀土擴(kuò)散源
本實(shí)施例提供一種有效避免釹鐵硼磁體擴(kuò)散源成分偏析的方法,包括以下步驟:
(1)稀土氯化物混合溶液的制備:
將DyCl3溶液(2.7 mol/L)和無水乙醇按照體積比為1:2混合,得DyCl3混合溶液;
將分析純氨水稀釋10倍并緩慢向DyCl3混合溶液中滴定,同時(shí)使用磁力攪拌設(shè)備采用低轉(zhuǎn)速攪拌,使DyCl3混合溶液pH為5;調(diào)整pH后,混合溶液的絕對粘度為3.5 mPa·s、表面張力45mN/m,制得均勻穩(wěn)定的稀土氯化物混合溶液,備用。其中,在稀土氯化物混合溶液的絕對粘度為1.0-8.0 mPa·s、表面張力為35-75mN/m的條件下,制備所得稀土氯化物混合溶液具有較好的可輸送性;好的可輸送性將更有利于后續(xù)噴涂工藝的進(jìn)行,使得噴涂后稀土氯化物混合溶液能夠更均勻地涂覆在磁體表面,提高磁體涂層的均勻性;更避免了因局部濃度過高或過低而導(dǎo)致在后續(xù)晶界熱擴(kuò)散處理后,使得稀土元素?cái)U(kuò)散不充分,而出現(xiàn)成分偏析的問題。
(2)釹鐵硼磁體的雙面噴涂:
(2-1)釹鐵硼磁體的預(yù)處理:對釹鐵硼磁體依次進(jìn)行除油、酸洗、噴砂處理,備用;
其中,除油采用丙酮超聲,超聲清洗時(shí)間為30 min;酸洗采用質(zhì)量分?jǐn)?shù)為2.0wt%的硝酸溶液酸洗,酸洗時(shí)間為30 s;噴砂的材料為100目的棕剛玉,噴砂角度為30o,噴砂時(shí)間為30 s;預(yù)處理后釹鐵硼磁體表面粗糙度為8.5μm;
(2-2)采用溶液等離子噴涂方法,先對預(yù)處理后的釹鐵硼磁體的正面進(jìn)行噴涂,噴涂后,待釹鐵硼磁體的溫度降為100℃,再對釹鐵硼磁體的反面進(jìn)行噴涂;反面噴涂工藝參數(shù)與正面噴涂工藝參數(shù)相同;得到稀土氧化物涂層的單面厚度為10.6μm;
其中,噴涂前,先對釹鐵硼磁體進(jìn)行預(yù)熱,預(yù)熱溫度為100℃;預(yù)熱后進(jìn)行噴涂處理,在噴涂過程中使用壓縮空氣對釹鐵硼磁體的正面及背面進(jìn)行風(fēng)冷降溫;
噴涂時(shí),采用步驟(1)所得稀土氯化物混合溶液,先將稀土氯化物混合溶液霧化,霧化時(shí),稀土氯化物混合溶液的送液速率為20mL/min;
溶液等離子噴涂方法涉及的工藝參數(shù)為:等離子體氣體Ar流量為40 L/min;等離子氣體N2流量為40 L/min;等離子體氣體H2流量為10 L/min;稀土氯化物混合溶液的霧化氣體流量為12 L/min;噴涂距離為40mm;噴涂功率為50 kW;對正面和反面釹鐵硼磁體的噴涂遍數(shù)均為5遍;
(3)晶界熱擴(kuò)散處理:

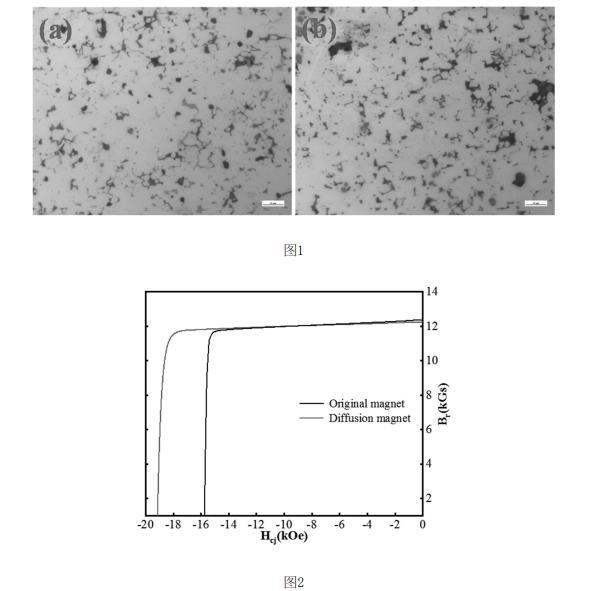

將噴涂后的磁體放入回火爐,抽真空,至真空度為5×10-4Pa,先進(jìn)行退火處理然后進(jìn)行回火處理。退火溫度為900℃,保溫時(shí)間為8 h;回火溫度為500℃,保溫時(shí)間為2 h。
