合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 連鑄結(jié)晶器內(nèi)渣鋼兩相表面張力和界面張力的演變行為與機(jī)制
> 含氟防水防油劑的基礎(chǔ)理論知識分享
> 列舉幾個生活中表面張力現(xiàn)象【表面張力在工業(yè)生活中的應(yīng)用】
> 助劑臨界膠束濃度對芒果細(xì)菌性角斑病防治藥劑表面張力的影響(二)
> 數(shù)碼噴印墨水行業(yè)競爭格局、市場規(guī)模及發(fā)展前景
> ?界面流變儀可以測量液體表面張力嗎?界面流變儀與界面張力儀區(qū)別解析
> 馬來酰蓖麻油酸聚乙二醇酯的表面張力、等物化性能測定(二)
> 表面張力儀工作原理、特點(diǎn)及使用注意事項(xiàng)
> 4種油醇烷氧基化物平衡和動態(tài)表面張力、潤濕性、泡沫性、乳化性質(zhì)研究(三)
> 表面張力儀試驗(yàn)原理和方法解析
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(三)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(二)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場處理水浮力、及與普通水的表面張力系數(shù)測定
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn):液體浸潤、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(四)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(三)
馬來酰蓖麻油酸聚乙二醇酯的表面張力、等物化性能測定(二)
來源:沈陽化工大學(xué)學(xué)報 瀏覽 809 次 發(fā)布時間:2024-11-25
2、結(jié)果與討論
2.1紅外光譜分析
使用TR-460型紅外光譜儀(美國Nicolet公司)測定馬來酸酐和MARAPEG-10的紅外光譜,如圖1、圖2所示。

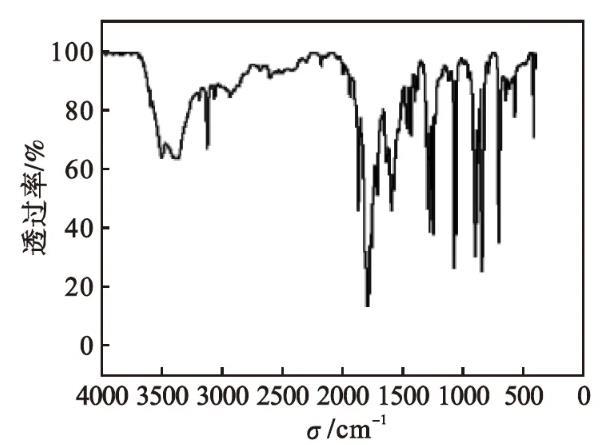

圖1馬來酸酐紅外光譜

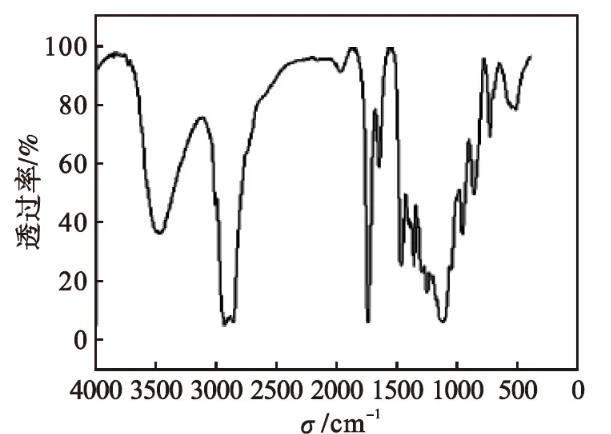

圖2 MARAPEG-10紅外光譜
參照馬來酸酐紅外光譜,對產(chǎn)物MARAPEG-10結(jié)構(gòu)進(jìn)行分析:MARAPEG-10紅外光譜圖中不存在酸酐中羰基C==O對稱和反對稱偶合振動吸收峰(1684 cm-1、1856 cm-1)以及C—O—C伸縮振動特征吸收峰(1268 cm-1),不存在羧酸的—OH的伸縮振動峰(3000 cm-1)以及共軛羧酸C==O的特征吸收峰(1620 cm-1),不存在蓖麻油酸中仲羥基特征吸收峰(1124 cm-1),而存在與羰基共軛的C==C特征吸收峰1643 cm-1,說明蓖麻油酸的仲羥基與酸酐發(fā)生酯化反應(yīng)。
在1635 cm-1處出現(xiàn)蓖麻油酸酯中C==O的伸縮振動峰,在3460 cm-1處出現(xiàn)醇羥基—OH特征峰,1249 cm-1為聚乙二醇中伯醇的C—O伸縮振動峰,1113 cm-1為聚乙二醇中的醚鍵C—O—C的特征吸收峰,2925 cm-1為甲基CH3、亞甲基CH2的伸縮振動峰。以上分析說明產(chǎn)物結(jié)構(gòu)為MARAPEG-10.
2.2性能分析
2.2.1表面張力及臨界膠束濃度

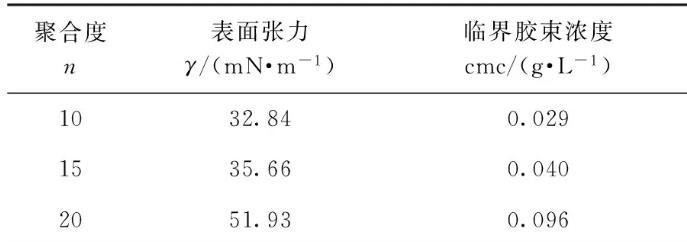

馬來酰蓖麻油酸聚乙二醇(n=10,15,20)酯的表面張力γ和臨界膠束濃度cmc見表1.由表1可知:聚乙二醇聚合度增大,產(chǎn)品親水性增強(qiáng),導(dǎo)致其溶液的表面張力變大,臨界膠束濃度變大。產(chǎn)生這種現(xiàn)象是由于親水基鏈越長,表面活性劑分子在氣~液界面的吸附和有效堆積的阻礙作用越大,導(dǎo)致降低溶液表面張力的能力越小,故表面張力變大。親水基鏈越長,聚乙二醇中氧原子與水中的氫原子結(jié)合成氫鍵更牢固,表面活性劑分子不易形成膠束,所以其臨界膠束濃度變大。
表1馬來酰蓖麻油酸聚乙二醇(n=10、15、20)酯的γ和cmc
2.2.2HLB值

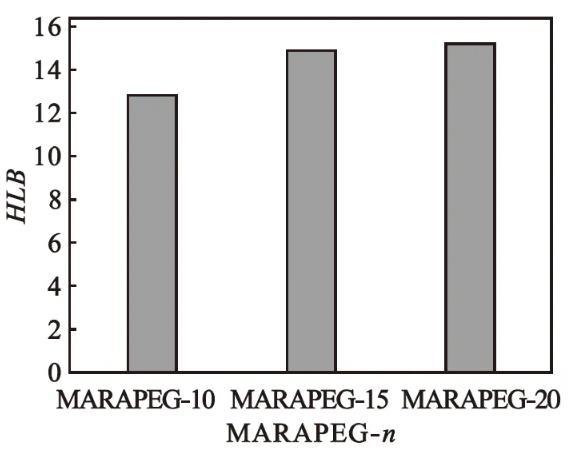

馬來酰蓖麻油酸聚乙二醇(n=10、15、20)酯的HLB值如圖3所示。由圖3可知:隨著聚乙二醇聚合度的增大,產(chǎn)物HLB值增大,水溶性增大。產(chǎn)物的HLB值范圍為12.84——15.14,可作為水包油型乳化劑。
圖3馬來酰蓖麻油酸聚乙二醇(n=10、15、20)酯的HLB值
2.2.3乳化力

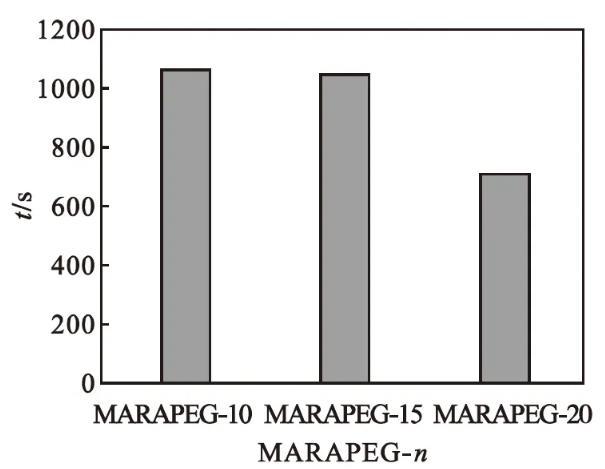

馬來酰蓖麻油酸聚乙二醇(n=10、15、20)酯的乳化性能如圖4所示。由圖4可以看出:聚乙二醇的聚合度較小時,產(chǎn)品的乳化性能好,聚乙二醇的聚合度較小時,產(chǎn)品親水性較弱,降低溶液表面張力的能力較強(qiáng),表面張力γ較低,能更好降低分散體系自由能,形成的乳狀液更穩(wěn)定。
圖4馬來酰蓖麻油酸聚乙二醇(n=10、15、20)酯的乳化力
2.2.4潤濕力

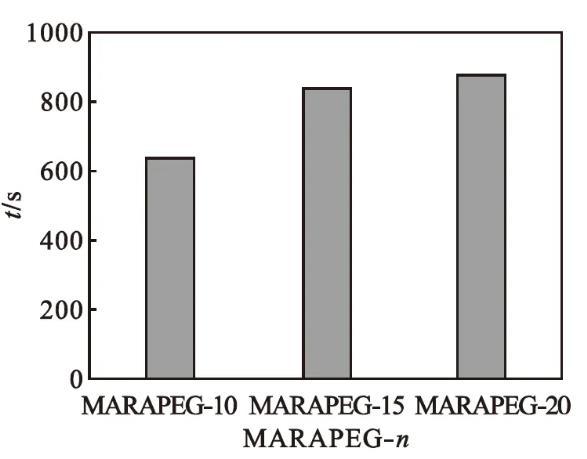

馬來酰蓖麻油酸聚乙二醇(n=10、15、20)酯的潤濕性能如圖5所示。由圖5可知:產(chǎn)品的潤濕時間隨著聚乙二醇聚合度的增大而增長。氧乙基數(shù)增加,其親水性增強(qiáng),降低表面張力的能力減弱,潤濕性能減弱。
圖5馬來酰蓖麻油酸聚乙二醇(n=10、15、20)酯的潤濕力
2.2.5濁點(diǎn)

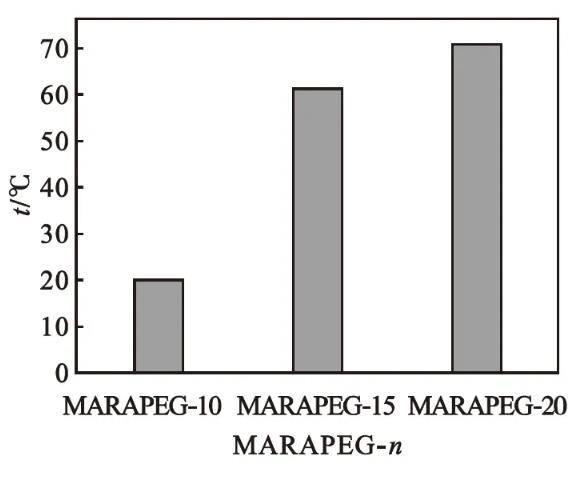

馬來酰蓖麻油酸聚乙二醇(n=10、15、20)酯的濁點(diǎn)如圖6所示。由圖6可知:產(chǎn)物的濁點(diǎn)范圍為20——71℃。隨著聚乙二醇聚合度的增加,產(chǎn)品的濁點(diǎn)逐漸升高。聚乙二醇聚合度越大,聚乙二醇醚鍵中的氧原子與水中氫原子形成的氫鍵越多,產(chǎn)品在水中的溶解性能越好。
圖6馬來酰蓖麻油酸聚乙二醇(n=10、15、20)酯的濁點(diǎn)
3結(jié)論
(1)采用聯(lián)接基引入法,以馬來酸酐為聯(lián)接基,蓖麻油酸、聚乙二醇(n=10、15、20)為原料合成了馬來酰蓖麻油酸聚乙二醇酯非離子雙子表面活性劑。
(2)聚乙二醇聚合度n=10、15、20時,產(chǎn)品表面張力依次為32.84 mN/m、35.66 mN/m、51.93 mN/m,臨界膠束濃度為0.029 g/L、0.040 g/L、0.096 g/L,HLB為12.84、14.9、15.14,濁點(diǎn)為20℃、61℃、71℃,潤濕時間為640 s、839 s、865 s,乳化時間為1063 s、1036 s、706 s.與傳統(tǒng)的表面活性劑相比,所合成的非離子雙子表面活性劑的表面張力和臨界膠束濃度均較小,乳化性能和潤濕性能均較好,可作為水包油型乳化劑使用。
