合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 水相PH、鹽濃度對380號燃料油油水界面張力的影響
> 高壓CO2對表面活性劑水溶液與原油界面張力、原油乳化的影響——結(jié)果與討論、結(jié)論
> 連接基對3種表面活性劑GSS271、GSS371和GSS471動態(tài)表面性能的影響(下)
> 環(huán)法表面張力儀的測試原理、應用及優(yōu)勢
> 應用單分子層技術分析磷脂酶與不同磷脂底物特異水解性能:摘要、介紹、材料和方法
> LB膜技術在界面相互作用研究中的應用
> 純水表面張力與液膜拉伸形變量關系|純水表面張力測試數(shù)據(jù)
> 從哪些方面可以體現(xiàn)出酶特異性地結(jié)合某種物質(zhì)?
> 采用殼聚糖-三聚磷酸酯-百里香納米顆粒經(jīng)熱噴墨打印而成的新型活性包裝材料——材料和方法
> 基于陰離子?非離子型表面活性劑復配最佳強化潤濕高效驅(qū)油體系——結(jié)果與討論、結(jié)論
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關系研究(三)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關系研究(二)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關系研究(一)
> 電場處理水浮力、及與普通水的表面張力系數(shù)測定
> 軟物質(zhì)褶皺形成機制新發(fā)現(xiàn):液體浸潤、表面張力與接觸線釘扎效應
> LB膜技術在界面相互作用研究中的應用
> LB膜技術在生物基材料改性中的應用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關系(四)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關系(三)
表面張力估算法測定29種常見低芳淺色礦物油的溶解度參數(shù)——結(jié)果與討論、結(jié)論
來源:石油化工 瀏覽 1032 次 發(fā)布時間:2024-09-24
2結(jié)果與討論
2.1常用溶劑溶解度參數(shù)的估算值與文獻值對比驗證
將文獻值與式(5)的計算結(jié)果進行對比,結(jié)果見表3。

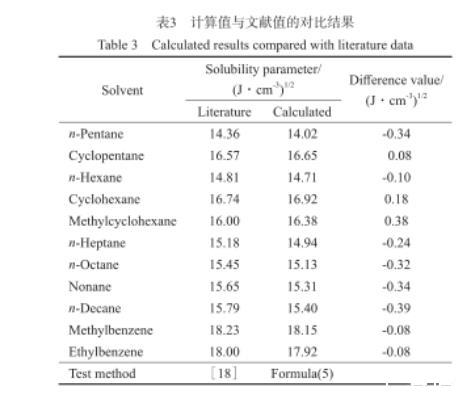

表3計算值與文獻值的對比結(jié)果
由表3可見,擬合公式的計算值與文獻值的最大相對誤差為2.4%。式(5)的基礎數(shù)據(jù)在20℃下測得,主要擬合數(shù)據(jù)來源于參考礦物油組分的弱極性物質(zhì)正構烷烴、環(huán)烷烴和芳香烴。擬合公式建立在實驗經(jīng)驗的基礎上,通過液滴大小與表面張力的關系,推算出表面張力與溶解度參數(shù)的關系(見圖1)。所以該公式也適用于弱氫鍵溶劑混合物的溶解度參數(shù)計算。
2.2淺色礦物油溶解度參數(shù)估算值的驗證
選取市場上常見的礦物油(理化性質(zhì)見表1),對礦物油溶解度參數(shù)擬合公式的準確性進行驗證。通過標準方法得到溶解度參數(shù)擬合公式的必要數(shù)據(jù),油品溶解度參數(shù)的計算結(jié)果見表4。由表4可見,29種常見的低芳淺色礦物油的溶解度參數(shù)計算值為14.40~16.07(J/cm3)1/2。礦物油型橡膠油是復雜的混合物,計算和測試溶解度參數(shù)較為困難。大部分石蠟基油和環(huán)烷基油的溶解度參數(shù)為13.3~15.8(J/cm3)1/2。實驗選取的29種低芳淺色礦物油均為石蠟基油和環(huán)烷基油,溶解度參數(shù)計算結(jié)果基本在該范圍內(nèi),驗證了溶解度參數(shù)擬合公式的可靠性。
直鏈烷烴溶解度參數(shù)與相對分子質(zhì)量的關系見圖2。由圖2可見,隨相對分子質(zhì)量的增加,溶解度參數(shù)出現(xiàn)明顯的拐點;當相對分子質(zhì)量大于200后,隨相對分子質(zhì)量的增加,溶解度參數(shù)遞減。表1中給出的市場上常見的29種低芳淺色礦物油中,直鏈烷烴含量大于70%(w)的油品(2,10,14,15,20,21)的溶解度參數(shù)與相對分子質(zhì)量間呈現(xiàn)相同的變化規(guī)律。
以油品2為例進行驗證。圖2中,相對分子質(zhì)量接近312的純直鏈烷烴的溶解度參數(shù)為14.93(J/cm3)1/2。由表4可得,油品2的溶解度參數(shù)計算值為15.22(J/cm3)1/2。油品2含有一定比例的環(huán)烷烴,由于相同碳數(shù)的環(huán)烷烴的溶解度參數(shù)大于正構烷烴,所以油品2的溶解度參數(shù)應略大于相同相對分子質(zhì)量的正構烷烴。由此可見,油品2的溶解度參數(shù)計算結(jié)果與圖2顯示的實驗結(jié)論相符。

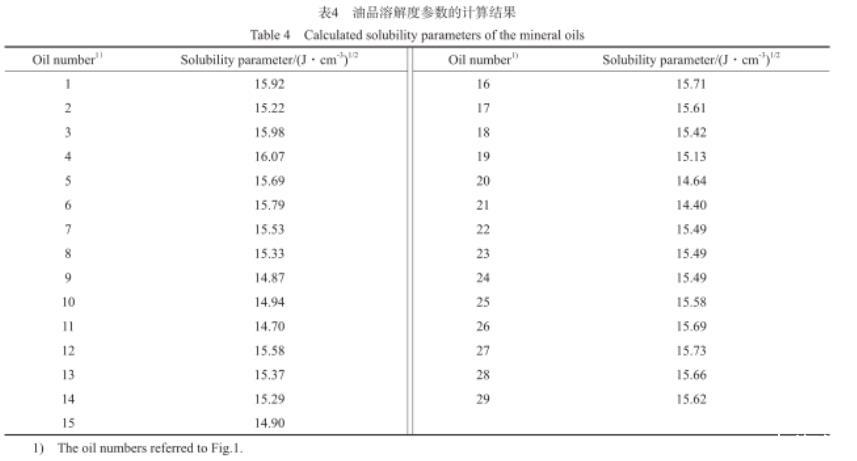

表4油品溶解度參數(shù)的計算結(jié)果

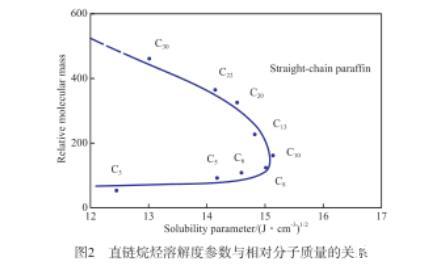

圖2直鏈烷烴溶解度參數(shù)與相對分子質(zhì)量的關系
3結(jié)論
1)通過表面張力估算法測定低芳淺色礦物油的溶解度參數(shù)。根據(jù)石油石化行業(yè)標準和國家標準,測定11種含弱極性鍵的有機溶劑及29種常見的低芳淺色礦物油的關鍵數(shù)據(jù),得出由表面張力估算溶解度參數(shù)的表達式中的各個系數(shù),進而得出由表面張力來表示的溶解度參數(shù)表達式。
2)由擬合公式計算的11種有機溶劑的溶解度參數(shù)與文獻值的最大相對誤差為2.4%。29種常見的低芳淺色礦物油的溶解度參數(shù)計算值為14.40~16.07(J/cm3)1/2,與大部分石蠟基油和環(huán)烷基油的溶解度參數(shù)值相符,證明基于表面張力的溶解度參數(shù)擬合公式具有較好的準確性。
