合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> Kibron超微量天平在生物醫(yī)藥研究領(lǐng)域應用實例
> 基于懸滴法測量硅油黏滯液體的表面張力系數(shù)——結(jié)果與討論、結(jié)論
> 如何有效避免釹鐵硼磁體擴散源成分偏析
> 基于界面張力弛豫法考察羥基取代烷基苯磺酸鹽的界面擴張流變性質(zhì)(二)
> 生活中存在的一些表面張力現(xiàn)象
> 基于石墨烯LB薄膜包裹的電化學陽極大規(guī)模制備方法
> 基于液滴機械振動的液體表面張力測試方法
> 表面張力儀的校準方法
> 正構(gòu)烷烴與異構(gòu)烷烴比哪個界面張力高?界面張力對?異構(gòu)烷烴的影響
> 高速運動的微小水滴撞擊深水液池產(chǎn)生的空腔運動及形成機理(一)
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(三)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(二)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場處理水浮力、及與普通水的表面張力系數(shù)測定
> 軟物質(zhì)褶皺形成機制新發(fā)現(xiàn):液體浸潤、表面張力與接觸線釘扎效應
> LB膜技術(shù)在界面相互作用研究中的應用
> LB膜技術(shù)在生物基材料改性中的應用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(四)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(三)
?發(fā)泡材料配方對表面張力的影響
來源: 瀏覽 1163 次 發(fā)布時間:2023-11-15
發(fā)泡材料發(fā)泡前后體積將發(fā)生很大變化,發(fā)泡后體積與發(fā)泡前體積之比稱為發(fā)泡倍率,按發(fā)泡倍率不同,IXPE產(chǎn)品可分為5、10、15、20、25、30等不同倍率。生產(chǎn)不同發(fā)泡倍率產(chǎn)品,其原料配方不同,主要差別是發(fā)泡劑含量有差異,發(fā)泡材料的中間過程產(chǎn)品即發(fā)泡材料母片,由于配比差異其表面張力也不同,而且是否經(jīng)過輻照交聯(lián)處理也有很大區(qū)別。表1是不同材料配方母片輻照前后的張力變化情況。不同發(fā)泡倍率產(chǎn)品電暈處理前的表面張力狀況有較大差別,而且還與是否壓光有關(guān),實驗測試結(jié)果如表2所示。

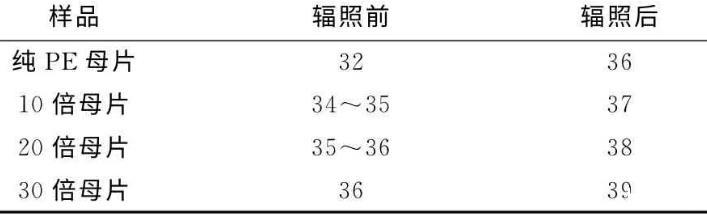

表1不同發(fā)泡倍率母片輻照處理前后的表面張力

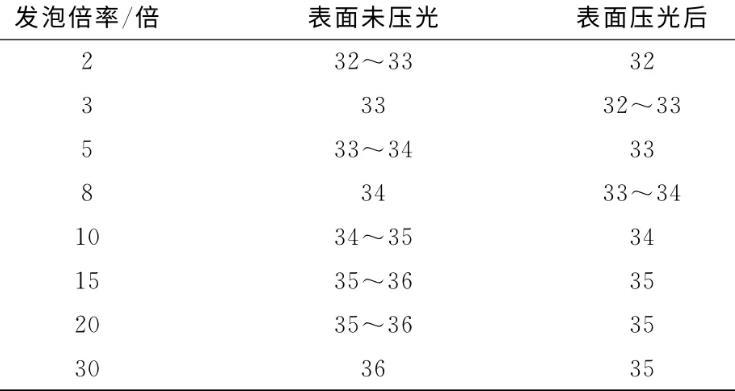

表2不同倍率發(fā)泡產(chǎn)品電暈處理前表面張力
由表1可看出,純PE表面張力最小,隨著發(fā)泡劑加入比例增加,改變了材料的結(jié)晶性,表面張力趨于增加。電子束輻照交聯(lián),可以改變材料結(jié)構(gòu),同樣改變了材料表面的表面能,材料表面張力變大。
由表2可看出,隨著發(fā)泡產(chǎn)品倍率提高,材料表面張力會增加。發(fā)泡材料的微觀泡孔結(jié)構(gòu),改變了表面特性,增加了液體的潤濕,發(fā)泡倍率加大,單位體積內(nèi)泡孔數(shù)增加,表面泡孔結(jié)構(gòu)更利于浸潤。發(fā)泡材料剛完成發(fā)泡后,其表面張力小于發(fā)泡前對應的母片,這是因為發(fā)泡在高溫下進行,使得表面進行了結(jié)晶融化和重新結(jié)晶,改變了前期輻照交聯(lián)引起的表面變化。同一材料,若表面壓光處理后,表面張力會略有下降,這是因為壓光改變了材料表面的泡孔形態(tài),形成了一層平整表皮,不利于液體的浸潤。
