合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 表面張力儀分析生物表面活性劑對(duì)菲、1-硝基萘的增溶與洗脫效果和機(jī)制
> 新型十六烷基胺無(wú)堿表面活性劑的合成、界面性能及復(fù)配性能（二）
> 各種表面活性劑性能一覽表
> 溫度對(duì)甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響（二）
> 超低界面張力復(fù)配表面活性劑用于渤海X油田水驅(qū)后的“挖潛提采”（三）
> 不同溫度下陰-非離子雙子星座表面活性劑表面張力的變化
> ?微量化學(xué)天平的發(fā)展歷程及應(yīng)用場(chǎng)景
> 來(lái)自于液滴的表面張力的靈感，開發(fā)一種在可變的地形上移動(dòng)的輪子
> 清洗劑的六大作用，哪個(gè)作用原理與表面張力有關(guān)？
> 基于表面張力儀等研究常用農(nóng)藥和表面活性劑在辣椒葉面的潤(rùn)濕能力——結(jié)果與分析、結(jié)論
推薦新聞Info
-
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（一）
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數(shù)測(cè)定
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn)：液體浸潤(rùn)、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（四）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（三）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（二）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（一）
> LB膜技術(shù)在生物基材料制備、改性和界面相互作用研究
長(zhǎng)鏈酰胺甜菜堿與芥酸鈉復(fù)配表觀黏度與降低界（表）面張力等性能評(píng)價(jià)
來(lái)源：精細(xì)石油化工 瀏覽 1342 次 發(fā)布時(shí)間:2023-09-25
本文所述的適合W斷塊的驅(qū)油用兩性／陰離子復(fù)配黏彈性體系既在一定程度上彌補(bǔ)了陰離子表面活性劑不耐鹽的缺陷，又減少了造價(jià)較高的兩性表面活性劑的用量；既能達(dá)到低界面張力而起到普通驅(qū)油用表面活性劑的作用，又可以起到驅(qū)油用低分子聚合物的流度控制作用，從而有效提高低滲透油層的采收率，具有很大的實(shí)際價(jià)值與應(yīng)用潛力。
本文采用長(zhǎng)鏈酰胺甜菜堿（兩性表面活性劑）與芥酸鈉（陰離子表面活性劑）復(fù)配，依據(jù)Rubi-ngh規(guī)則溶液理論計(jì)算了其相互作用參數(shù)βm，結(jié)合ESEM表征的微觀形貌，對(duì)其表觀黏度與降低界（表）面張力的室內(nèi)性能做了評(píng)價(jià)。
表面張力測(cè)試
參照GB／T 11276—2007國(guó)家標(biāo)準(zhǔn)，用表面張力儀測(cè)試室溫下（25℃）不同質(zhì)量分?jǐn)?shù)VES J的表面張力。

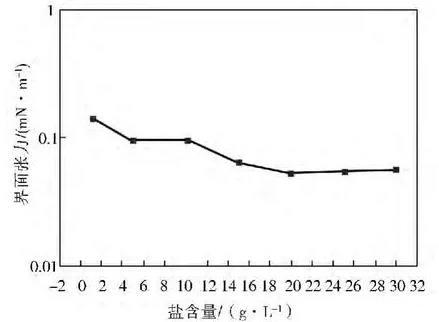

不同含鹽量對(duì)表面活性劑界面張力的影響
結(jié)論：
a.當(dāng)長(zhǎng)鏈酰胺基甜菜堿與芥酸鈉以3∶7比例復(fù)配時(shí)二者能產(chǎn)生較好的協(xié)同效應(yīng)，相互作用參數(shù)βm＜0，CMCm低至2.45×10-4mol／L。
b.黏濃曲線體現(xiàn)出VES J良好的增黏特性，且在質(zhì)量分?jǐn)?shù)為0.02%時(shí)可使與W斷塊原油間油水界面張力降至10-2數(shù)量級(jí)；一定質(zhì)量分?jǐn)?shù)的無(wú)機(jī)鹽對(duì)黏彈性表面活性劑VES J的黏度特性產(chǎn)生積極影響，且體系可在礦化度30g／L時(shí)達(dá)到10-2數(shù)量級(jí)的界面張力，體現(xiàn)了復(fù)配體系良好的耐鹽特性；90℃較25℃黏度保留率達(dá)到74.6%，W地層溫度（65℃）有利于發(fā)揮體系降低油水界面張力能力。
c.通過(guò)ESEM觀測(cè)到無(wú)機(jī)鹽可使VES J的網(wǎng)絡(luò)結(jié)構(gòu)的物理交聯(lián)點(diǎn)增多，結(jié)構(gòu)較無(wú)鹽時(shí)致密，網(wǎng)絡(luò)結(jié)構(gòu)明顯，進(jìn)而體現(xiàn)出黏性特征。
d.在65℃條件下老化120d后黏度保留率在70%以上，界面張力90d后仍能達(dá)到10-1數(shù)量級(jí)。顯示出較好的老化特性，有很強(qiáng)的實(shí)際意義。
