合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 納米顆粒間相互作用對(duì)界面張力的影響
> 表面張力對(duì)激光空泡脈動(dòng)及潰滅特性的影響(一)
> 水的表面張力是多少?影響因素有哪些?
> 多相凝聚體系的界面張力計(jì)算方法及研究進(jìn)展
> 膜分析儀應(yīng)用:膽固醇對(duì) hBest1/POPC 和 hBest1/SM Langmuir 單分子層的
> 基于表面張力的水質(zhì)檢測(cè)與分析
> 納米銅硅膠膜吸水性能分析實(shí)驗(yàn)方法與結(jié)果
> 懸浮床加氫工藝條件下界面張力、油品黏度模擬近似計(jì)算(二)
> 植物笛醇含量對(duì)油水界面張力的影響
> 礦井瓦斯防治:表面活性劑溶液表面張力、泡沫特性及對(duì)甲烷緩釋效應(yīng)(三)
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(三)
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(二)
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數(shù)測(cè)定
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn):液體浸潤(rùn)、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(四)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(三)
合成血液穿透試驗(yàn):表面張力受溫度、表面活性劑影響較大
來(lái)源:中國(guó)纖檢 瀏覽 1475 次 發(fā)布時(shí)間:2023-09-15
本文通過(guò)試驗(yàn)對(duì)口罩產(chǎn)品的抗合成血液穿透性試驗(yàn)進(jìn)行了一系列研究,研究合成血液的表面張力以及張力變化對(duì)穿透性能的影響,同時(shí)對(duì)合成血液的配方進(jìn)行了優(yōu)化,旨在為防護(hù)用口罩的研制及檢測(cè)提供科學(xué)依據(jù)和參考。
試驗(yàn)方法
合成血液表面張力的影響因素主要有兩個(gè):溫度和表面活性劑使用量。根據(jù)YY 0469—2011《醫(yī)用外科口罩》合成血液穿透的測(cè)試要求,通過(guò)改變合成血液的儲(chǔ)存溫度、表面活性劑的使用量來(lái)改變合成血液的表面張力,并通過(guò)測(cè)試來(lái)驗(yàn)證表面張力大小的變化對(duì)合成血液穿透試驗(yàn)的影響。
溫度對(duì)合成血液表面張力的影響
將配制好的合成血液分別放置5℃~40℃的環(huán)境中1小時(shí),然后取出測(cè)定其表面張力,每個(gè)溫度連續(xù)測(cè)定5次并取其算術(shù)平均值作為表面張力的結(jié)果。
由圖1可以看出合成血液表面張力隨著溫度的升高而減少,從原來(lái)的45.149mN/m降至37.540mN/m。因?yàn)殡S著溫度升高,分子鍵引力減弱,表面張力隨溫度升高而減少。同時(shí),溫度升高,液體的飽和蒸氣壓增大,氣相中的分子密度增加,氣相分子對(duì)液體表面分子的引力增大,導(dǎo)致液體表面張力減少。

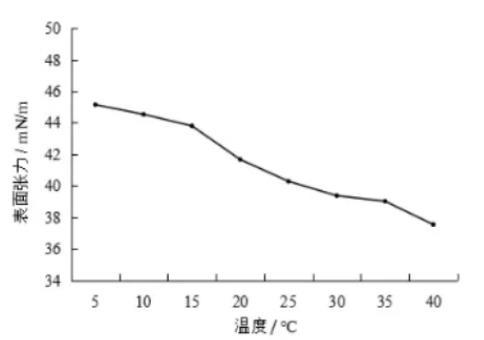

圖1不同溫度下合成血液的表面張力變化
Tween-20用量對(duì)合成血液表面張力的影響
分別配制Tween-20用量為0.040g、0.045g、0.050g、0.055g、0.060g、0.065g、0.070g的1L合成血液。使用全自動(dòng)表面張力儀測(cè)定各組合成血液的表面張力。每組連續(xù)測(cè)定5次并取其算術(shù)平均值作為測(cè)試結(jié)果。
在25℃下配制不同的Tween-20用量進(jìn)行試驗(yàn)。從圖2可看出,隨著表面活性劑Tween-20用量的增加,合成血液的表面張力也隨之降低。由48.727mN/m降至36.178mN/m。Tween-20是能夠吸附在表(界)上,添加量很少時(shí)即可大大降低溶液的表面張力。Tween-20通過(guò)分子中不同部分分別對(duì)兩相親和,使兩相均將其看作本相的成分,分子排列在兩相之間,使兩相的表面相當(dāng)于轉(zhuǎn)入分子內(nèi)部,從而降低表面張力。

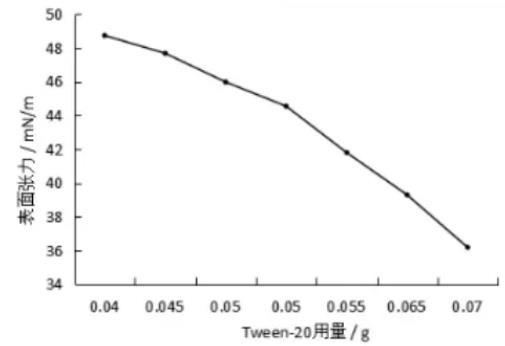

圖2不同Tween-20用量下合成血液的表面張力變化
溫度和Tween-20用量對(duì)合成血液穿透試驗(yàn)的影響
分別將不同的溫度和Tween-20用量的合成血液倒入醫(yī)用口罩合成血液穿透試驗(yàn)儀的儲(chǔ)液罐中,將樣品固定在裝樣裝置上,在距樣品中心位置305mm處將2mL的合成血液以16.0kPa的壓力從噴射頭中沿水平方向噴向被測(cè)樣品10s,觀察穿透情況。
根據(jù)表1、表2,結(jié)合圖1和圖2可知,合成血液的穿透性能會(huì)隨著表面張力的降低而增加,表面張力大于40mN/m時(shí),醫(yī)用外科口罩內(nèi)表面沒有出現(xiàn)血液穿透現(xiàn)象。當(dāng)表面張力低于40mN/m時(shí),口罩內(nèi)表面出現(xiàn)微量血液穿透現(xiàn)象。這是由于合成血液對(duì)醫(yī)用外科口罩材料的穿透能力主要由合成血液在固體表面的展開情況決定的;而表面張力是合成血液模擬真實(shí)血液中需要評(píng)定的一個(gè)重要物理指標(biāo),合成血液的表面張力越小,那么它在口罩表面展開的體積就越大,越容易進(jìn)入固體內(nèi)部。人體體液(不包括唾液)的表面張力范圍在42mN/m至60mN/m之間,因此,為確保試驗(yàn)的準(zhǔn)確性,應(yīng)使用表面張力在(42±2)mN/m范圍內(nèi)的合成血液。
