合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 如何測(cè)試農(nóng)藥表面張力值?
> 懸滴法測(cè)量液體表面張力系數(shù)的測(cè)量裝置結(jié)構(gòu)組成
> 粘合劑種類有哪些?
> 消泡劑原理:改變泡沫的表面張力而使小氣泡集合成為大氣泡
> 微流控芯片技術(shù)應(yīng)對(duì)臨床檢驗(yàn)醫(yī)學(xué)考驗(yàn)
> 藥物不良反應(yīng)的防治原則
> 中性墨水的研制機(jī)理及制造工藝
> 幾種農(nóng)用增效助劑的表面張力及接觸角研究
> 吸管放入碳酸飲料中會(huì)上升,有時(shí)會(huì)翻出杯子邊緣......
> 接觸角與表面張力的關(guān)系
推薦新聞Info
-
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數(shù)測(cè)定
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn):液體浸潤(rùn)、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(四)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(三)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(二)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(一)
> LB膜技術(shù)在生物基材料制備、改性和界面相互作用研究

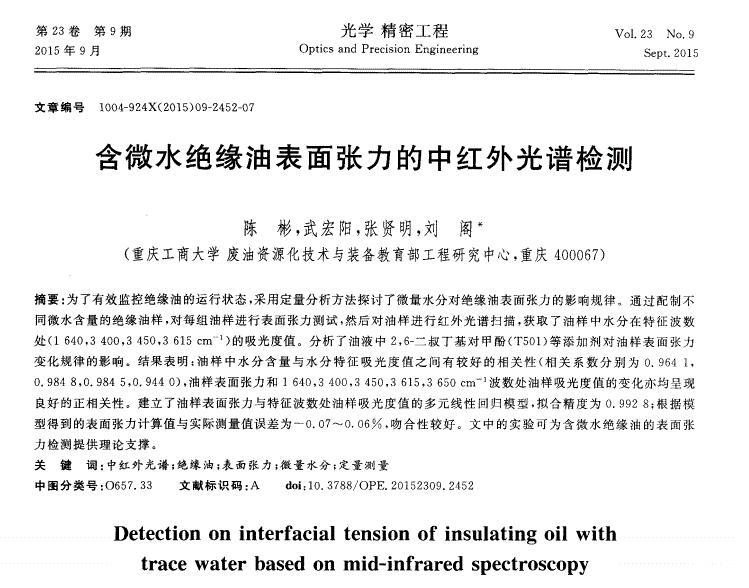

含微水絕緣油表面張力的中紅外光譜檢測(cè)

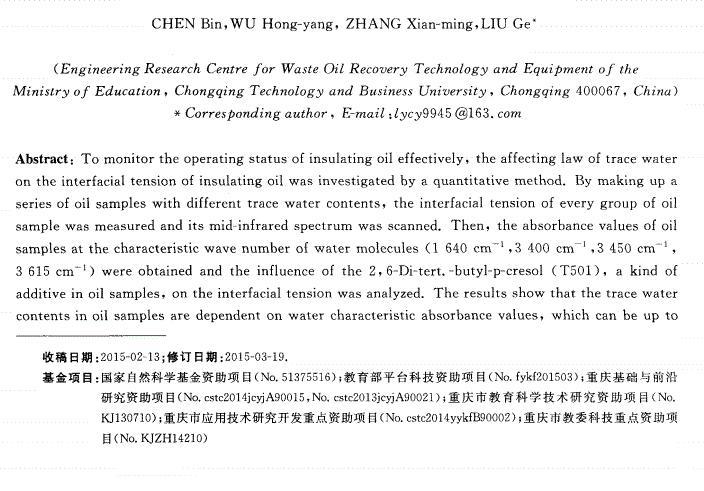

來源:陳彬 武宏陽(yáng) 張賢明 劉閣 瀏覽 2050 次 發(fā)布時(shí)間:2022-12-01

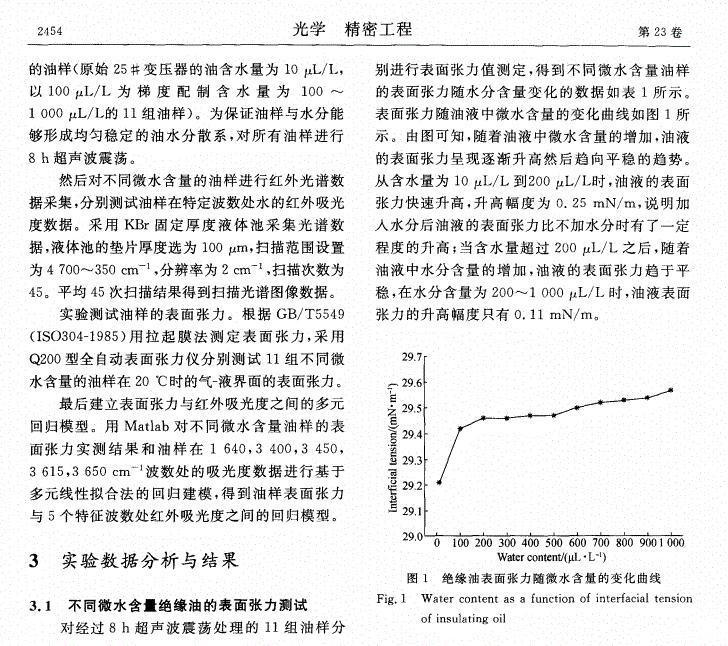

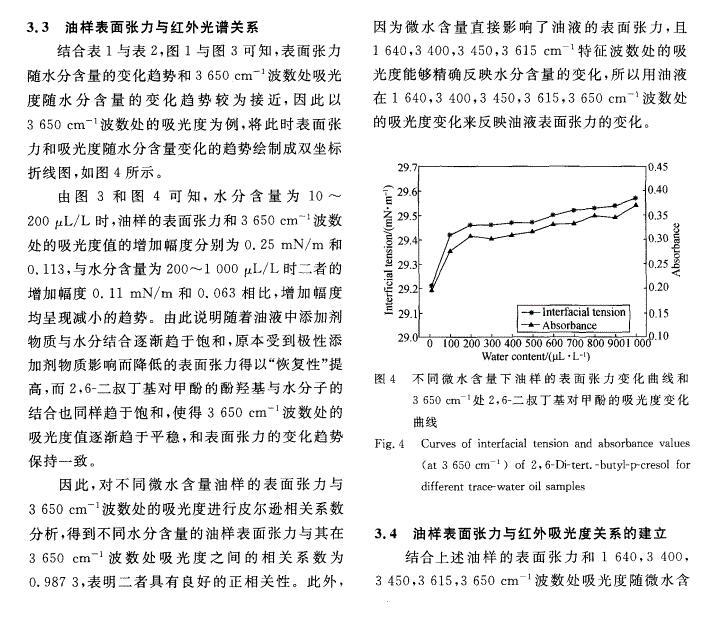

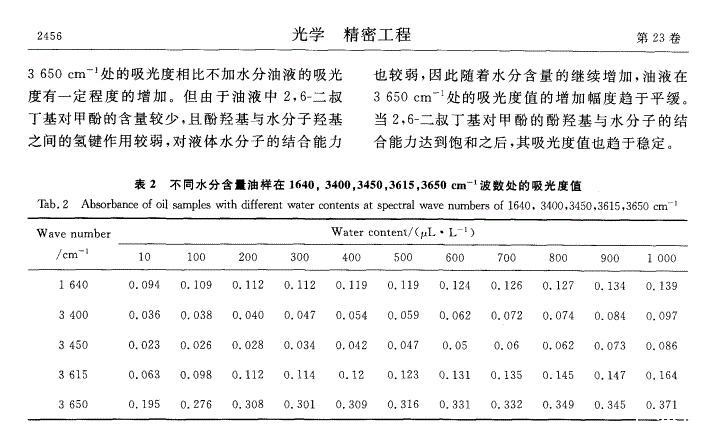

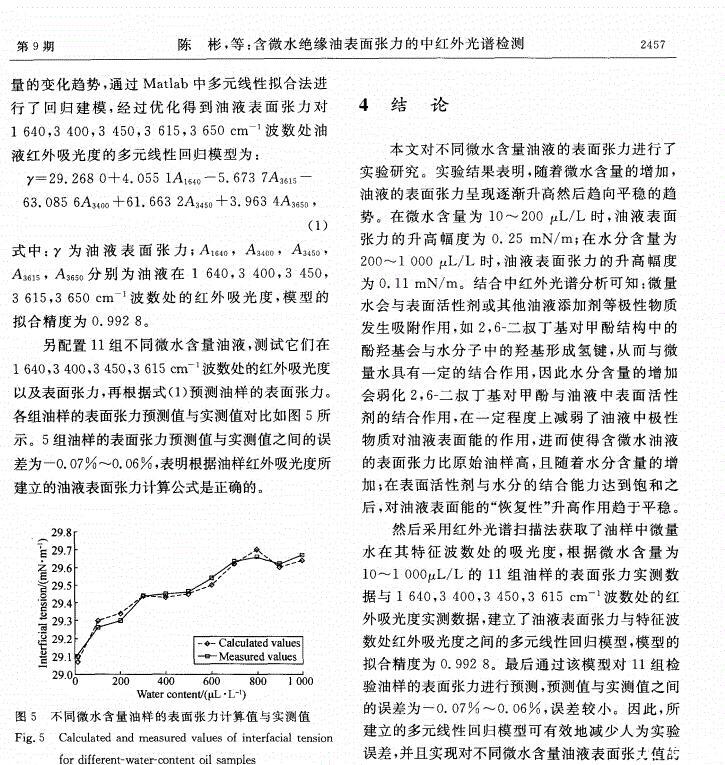

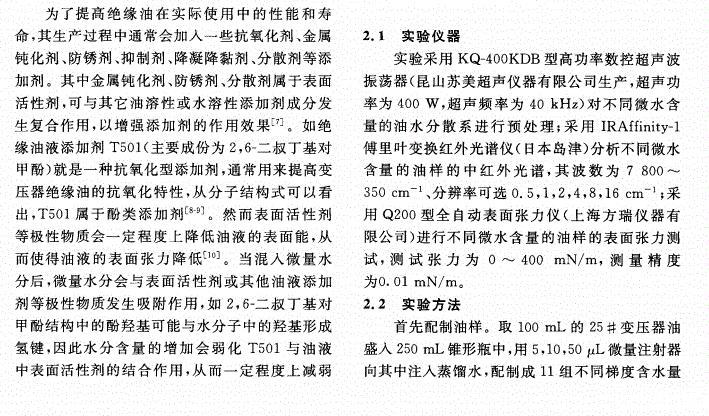

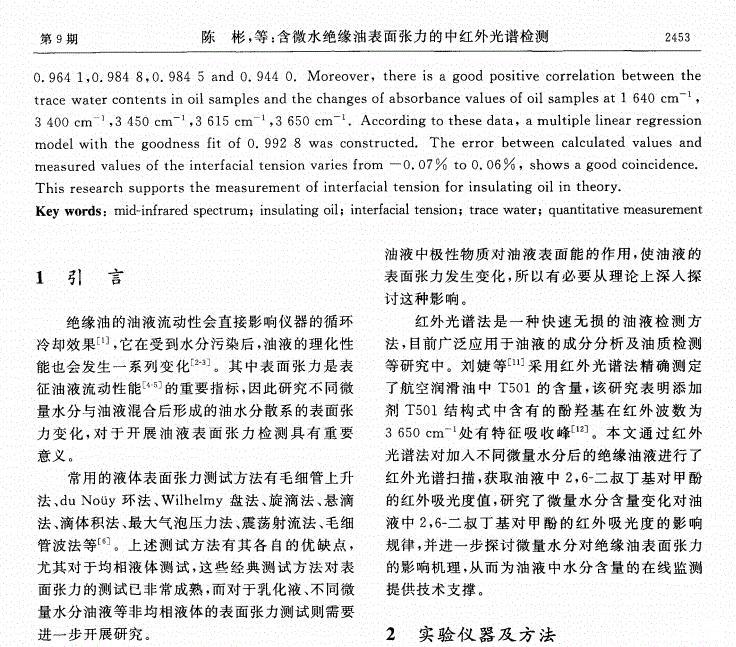

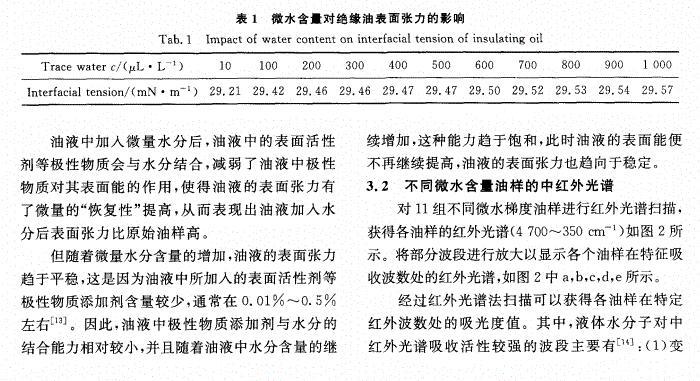

【摘要】:為了有效監(jiān)控絕緣油的運(yùn)行狀態(tài),采用定量分析方法探討了微量水分對(duì)絕緣油表面張力的影響規(guī)律。通過配制不同微水含量的絕緣油樣,對(duì)每組油樣進(jìn)行表面張力測(cè)試,然后對(duì)油樣進(jìn)行紅外光譜掃描,獲取了油樣中水分在特征波數(shù)處(1 640,3 400,3 450,3 615cm-1)的吸光度值。分析了油液中2,6-二叔丁基對(duì)甲酚(T501)等添加劑對(duì)油樣表面張力變化規(guī)律的影響。結(jié)果表明:油樣中水分含量與水分特征吸光度值之間有較好的相關(guān)性(相關(guān)系數(shù)分別為0.964 1,0.984 8,0.984 5,0.944 0),油樣表面張力和1 640,3 400,3 450,3 615,3 650cm-1波數(shù)處油樣吸光度值的變化亦均呈現(xiàn)良好的正相關(guān)性。建立了油樣表面張力與特征波數(shù)處油樣吸光度值的多元線性回歸模型,擬合精度為0.992 8;根據(jù)模型得到的表面張力計(jì)算值與實(shí)際測(cè)量值誤差為-0.07~0.06%,吻合性較好。文中的實(shí)驗(yàn)可為含微水絕緣油的表面張力檢測(cè)提供理論支撐。
