合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（三）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（二）
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（一）
> 電場處理水浮力、及與普通水的表面張力系數(shù)測定
> 軟物質(zhì)褶皺形成機制新發(fā)現(xiàn)：液體浸潤、表面張力與接觸線釘扎效應
> LB膜技術(shù)在界面相互作用研究中的應用
> LB膜技術(shù)在生物基材料改性中的應用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（四）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（三）

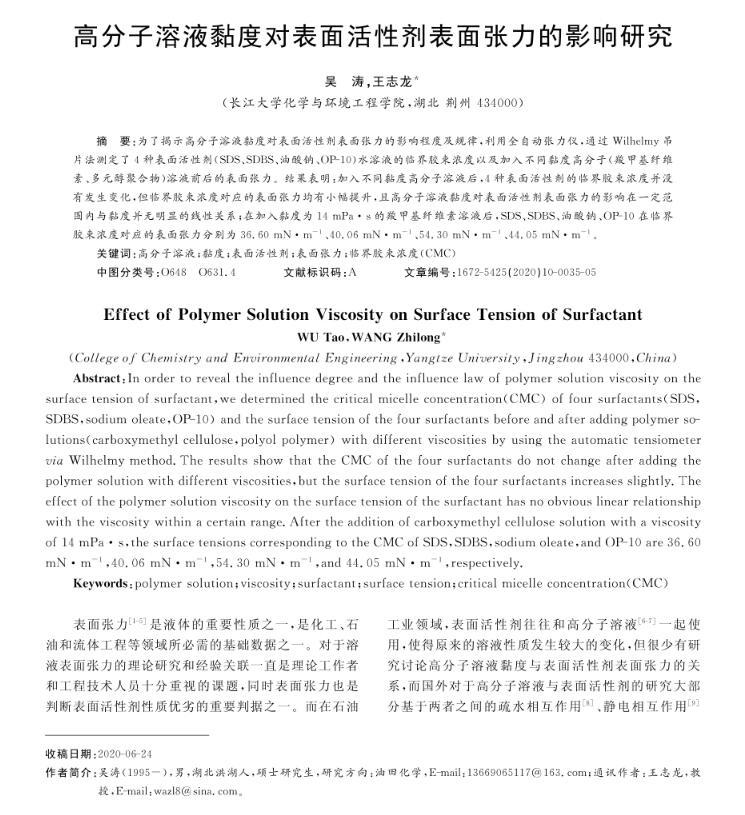

高分子溶液黏度對表面活性劑表面張力的影響研究
來源：吳濤 王志龍 瀏覽 1198 次 發(fā)布時間:2022-11-14

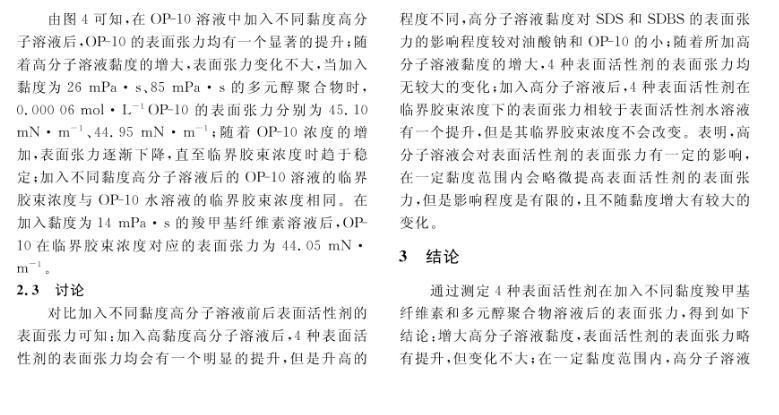

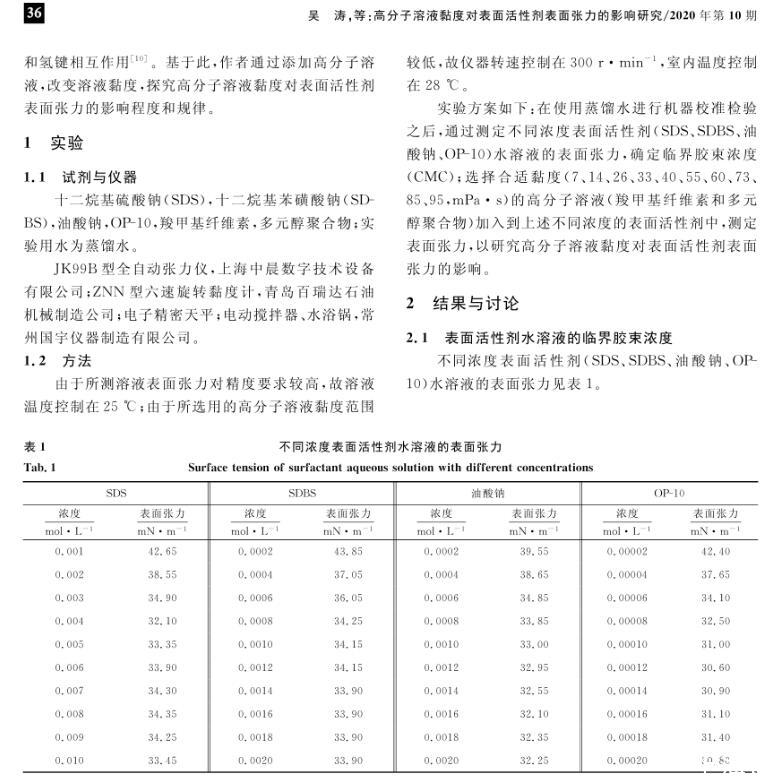

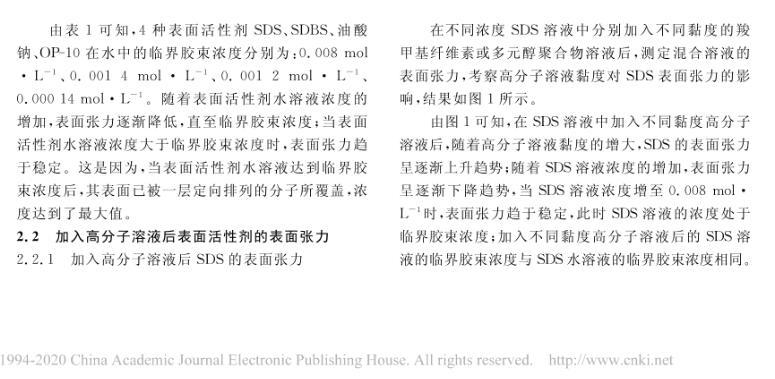

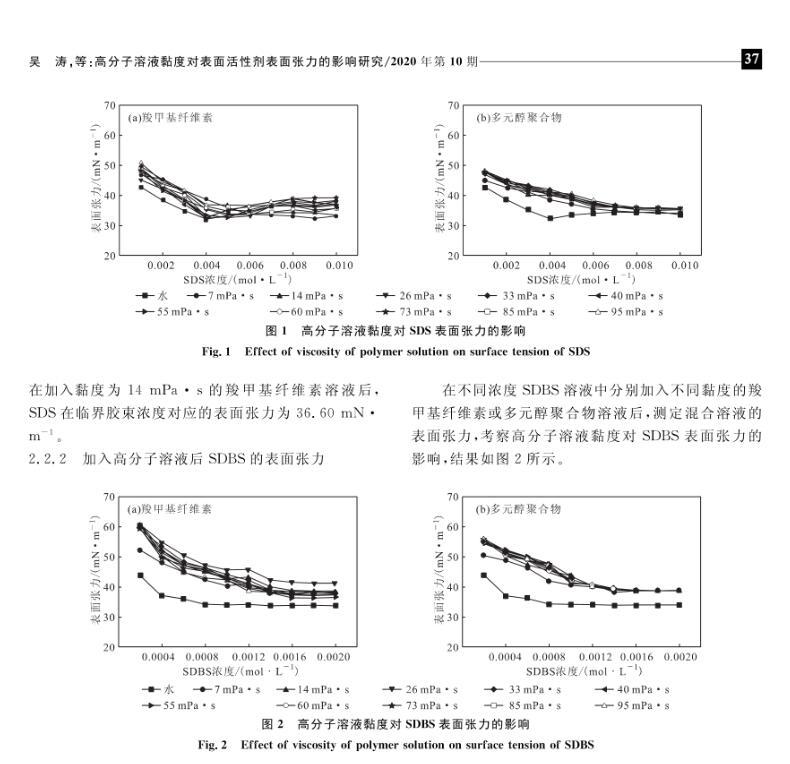

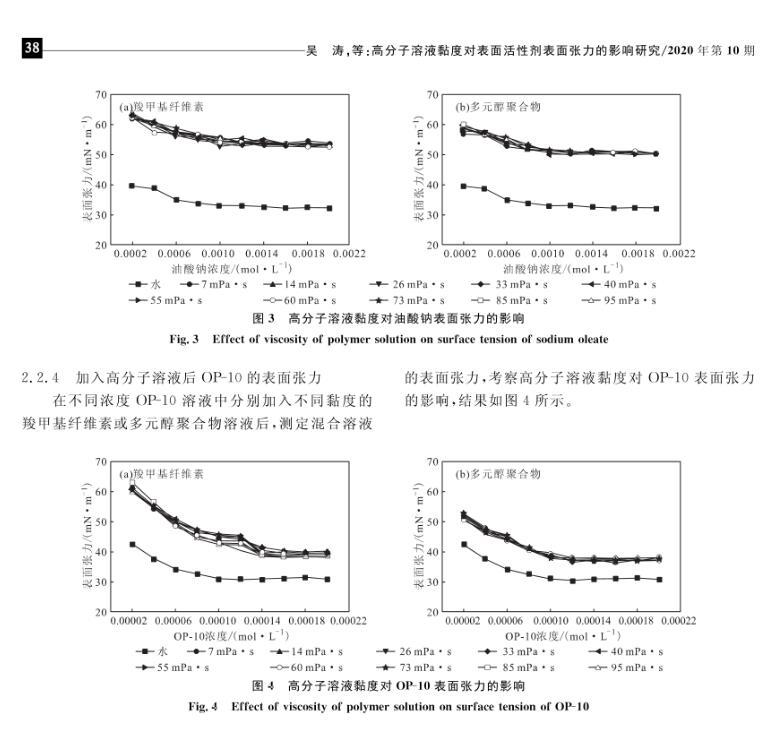

為了揭示高分子溶液黏度對表面活性劑表面張力的影響程度及規(guī)律，利用全自動張力儀，通過Wilhelmy吊片法測定了4種表面活性劑(SDS、SDBS、油酸鈉、OP-10)水溶液的臨界膠束濃度以及加入不同黏度高分子(羧甲基纖維素、多元醇聚合物)溶液前后的表面張力。結(jié)果表明:加入不同黏度高分子溶液后，4種表面活性劑的臨界膠束濃度并沒有發(fā)生變化，但臨界膠束濃度對應的表面張力均有小幅提升，且高分子溶液黏度對表面活性劑表面張力的影響在一定范圍內(nèi)與黏度并無明顯的線性關(guān)系;在加入黏度為14 mPa·s的羧甲基纖維素溶液后，SDS、SDBS、油酸鈉、OP-10在臨界膠束濃度對應的表面張力分別為36.60 mN·m~(-1)、40.06 mN·m~(-1)、54.30 mN·m~(-1)、44.05 mN·m~(-1)。
