摘要：新型納米材料2-D納米黑卡已被證實(shí)可有效提高低滲-致密油藏采收率，展現(xiàn)出優(yōu)異的油水界面特性。但是2-D納米黑卡與油水界面相互作用的微觀機(jī)理仍不明確。應(yīng)用Lammps建立2-D納米黑卡油水界面模型，針對常溫常壓（298 K，1 atm）條件下2-D納米黑卡在油水界面的特性進(jìn)行分子動(dòng)力學(xué)模擬，分析2-D納米黑卡個(gè)數(shù)對不同分子在油水界面的密度分布、油水界面厚度、油水界面覆蓋率、分子間相互作用能和界面張力變化率等5個(gè)關(guān)鍵參數(shù)的影響規(guī)律。模擬結(jié)果表明：當(dāng)2-D納米黑卡界面覆蓋率近似為1時(shí)，界面處油水及納米片分子密度分布基本達(dá)到穩(wěn)定，2-D納米黑卡界面密度峰值幾乎不再增長，密度峰變寬；油水界面厚度為24.4?，油水界面相互作用能為-4164 kcal/mol，界面張力比率為0.767，且這3個(gè)量達(dá)到相對穩(wěn)定狀態(tài)。本研究可對2-D納米黑卡室內(nèi)實(shí)驗(yàn)和礦場應(yīng)用濃度優(yōu)選提供理論依據(jù)和指導(dǎo)，為納米片驅(qū)油機(jī)理的研究奠定理論基礎(chǔ)。

低滲透油氣資源在國內(nèi)外油氣資源中占有十分重要的地位，而且隨著石油勘探程度的逐步加深，其所占的比例還將繼續(xù)增大。但是由于低滲透儲(chǔ)層與中高滲透儲(chǔ)層相比，在滲流機(jī)理、開發(fā)方式、采收率方法和經(jīng)濟(jì)效益等方面都有明顯差異，低滲透油藏存在開發(fā)難度大、采收率低和效益差等特點(diǎn)，同時(shí)，由于低滲透儲(chǔ)層的比表面積大，表面活性劑吸附損失大，化學(xué)驅(qū)開發(fā)低滲油藏具有較大的局限性，因此需研發(fā)新型注劑提高采收率，其中，納米顆粒在提高采收率方面具有較大潛力。

納米顆粒自身的材料、濃度、形狀、尺寸等因素對采收率提高幅度至關(guān)重要，同時(shí)，當(dāng)納米顆粒處于不同外界環(huán)境（鹽度、pH值、溫度、壓力等）中時(shí)，提高采收率幅度也不相同，其提高采收率作用機(jī)理在于降壓增注、降低界面張力、降低乳狀液黏度、改變潤濕性、改善流度比、防止黏度膨脹、延長瀝青沉淀時(shí)間等。通常應(yīng)用納米顆粒制備納米乳液、納米催化劑、納米流體來提高原油采收率。目前，油田化學(xué)驅(qū)開采中用的納米顆粒主要是球形納米顆粒，其很長一段時(shí)間內(nèi)在油田開采中發(fā)揮著重要的作用。二氧化硅球形納米顆粒在降低油水界面張力、改變潤濕性、合成高穩(wěn)定性材料等方面發(fā)揮著巨大的優(yōu)勢。隨著新型納米技術(shù)的不斷發(fā)展和應(yīng)用，越來越多的納米驅(qū)油技術(shù)被應(yīng)用于提高原油采收率。

為了提高低滲-致密油藏的原油采收率，中國石油大學(xué)（北京）自主研發(fā)了片狀新型納米材料2-D納米黑卡，它不同于球形納米顆粒與油水界面的“點(diǎn)-面”接觸，而是鋪展在油水界面形成“面-面”接觸。實(shí)驗(yàn)表明，2-D納米黑卡在潤濕、乳化、降黏、降低界面張力等方面發(fā)揮了很好的效果，但其微觀性質(zhì)尤其是分子層面與油水界面的相互作用尚未得到系統(tǒng)描述。本文運(yùn)用分子動(dòng)力學(xué)模擬方法研究納米黑卡在油水界面的微觀驅(qū)油機(jī)理，從分子層面優(yōu)選納米黑卡的最優(yōu)濃度，為納米黑卡實(shí)驗(yàn)提供理論指導(dǎo)。

1實(shí)驗(yàn)部分

1.1材料與儀器

2-D納米黑卡，自制；煤油、石油醚、乙醇。

dIFT雙通道動(dòng)態(tài)界面張力儀，芬蘭Kibron公司。

1.2界面張力的測定

在45℃下，采用旋轉(zhuǎn)界面張力儀測定不同濃度的2-D納米黑卡溶液與煤油間的界面張力。

1.3 2-D納米黑卡在油水界面的模擬方法

本次模擬運(yùn)用Large-scale Atomic/Molecular Massively Parallel Simulator（LAMMPS）開源軟件執(zhí)行，利用Visual Merchandise Design（VMD）軟件對模型結(jié)構(gòu)進(jìn)行可視化，建立納米流體模型進(jìn)行模擬研究納米黑卡在油水界面微觀作用機(jī)理。

1.3.1分子模型的構(gòu)建

2-D納米黑卡具有雙層結(jié)構(gòu)，由大小為30?×40?×12?的二硫化鉬納米片與直鏈烷烴構(gòu)成。假設(shè)理想狀態(tài)下二硫化鉬納米片無晶格缺陷，其活性位點(diǎn)位置確定可參見文獻(xiàn)，且全部被C18H38直鏈烷烴接枝，如圖1所示。

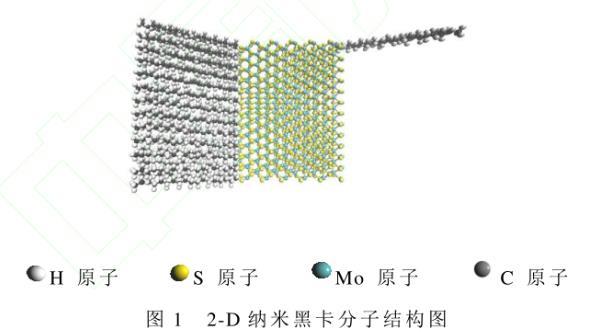

圖1 2-D納米黑卡分子結(jié)構(gòu)圖

同時(shí)，為了研究納米片尺寸對界面張力的影響，建立納米片尺寸分別為15?×20?×12?、30?×40?×12?和60?×80?×12?納米片模型。

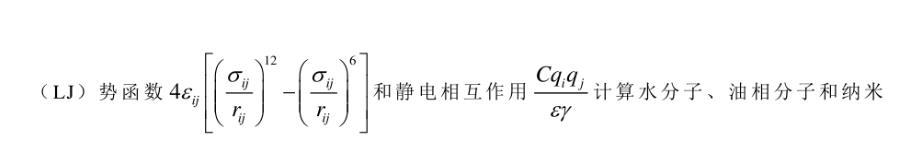

采用SPC/E模型描述水分子間相互作用，該模型中由于H原子質(zhì)量小，對水分子間的H—H和H—O相互作用可忽略不計(jì)。選取C10H22為油相，原子間的相互作用勢采用CHARMM勢函數(shù)來描述。VA8模型在研究二硫化鉬結(jié)構(gòu)和振動(dòng)特性時(shí)具有較高的準(zhǔn)確性，故選取其來描述納米片原子間的相互作用。以直鏈烷烴為改性劑改變納米片的親油親水性，采用CHARMM力場來描述原子間相互作用。采用6/12 Lennard-Jones（LJ）計(jì)算水分子、油相分子和納米黑卡之間的相互作用，截?cái)喟霃椒謩e為10?和12?。所構(gòu)建的油水界面體系由31 500個(gè)油分子和17693個(gè)水分子組成，并將納米黑卡置于所構(gòu)建的油水界面體系中。如圖2所示，油水界面上層部分的碳?xì)滏湵硎居头肿?，油水界面下層區(qū)域代表水分子。

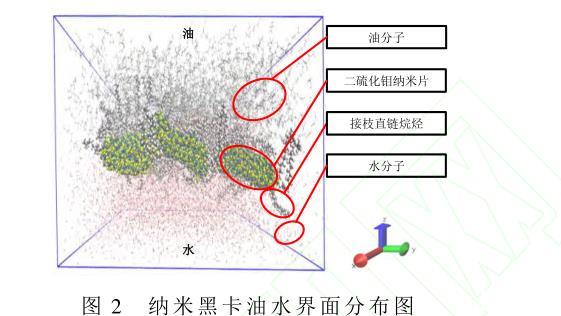

圖2納米黑卡油水界面分布圖
