合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 表面活性劑為何能降低表面張力?
> 寶寶出生的越早,肺表面活性物質(zhì)越少,肺泡缺乏表面張力
> 分析天平和微量天平的區(qū)別,微量天平可以摔壞嗎
> 各種測量ILs汽化焓對比:表面張力法、熱重法、簡單相加法、 基團貢獻法……(二)
> 物質(zhì)的形態(tài)之液晶和液體(表面張力)
> 液態(tài)Ag-O系表面張力和表面過剩量計算、氧氣壓力和溫度的預(yù)測模型——結(jié)果與討論
> 表面張力輔助制造陶瓷厚膜,突破傳統(tǒng)陶瓷膜制備方法的局限
> 淺談水的表面張力
> 藍黑墨水生產(chǎn)原料、配方和制作方法。
> 有效勘測地下水污染我們在行動!
推薦新聞Info
-
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場處理水浮力、及與普通水的表面張力系數(shù)測定
> 軟物質(zhì)褶皺形成機制新發(fā)現(xiàn):液體浸潤、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(四)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(三)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(二)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(一)
> LB膜技術(shù)在生物基材料制備、改性和界面相互作用研究

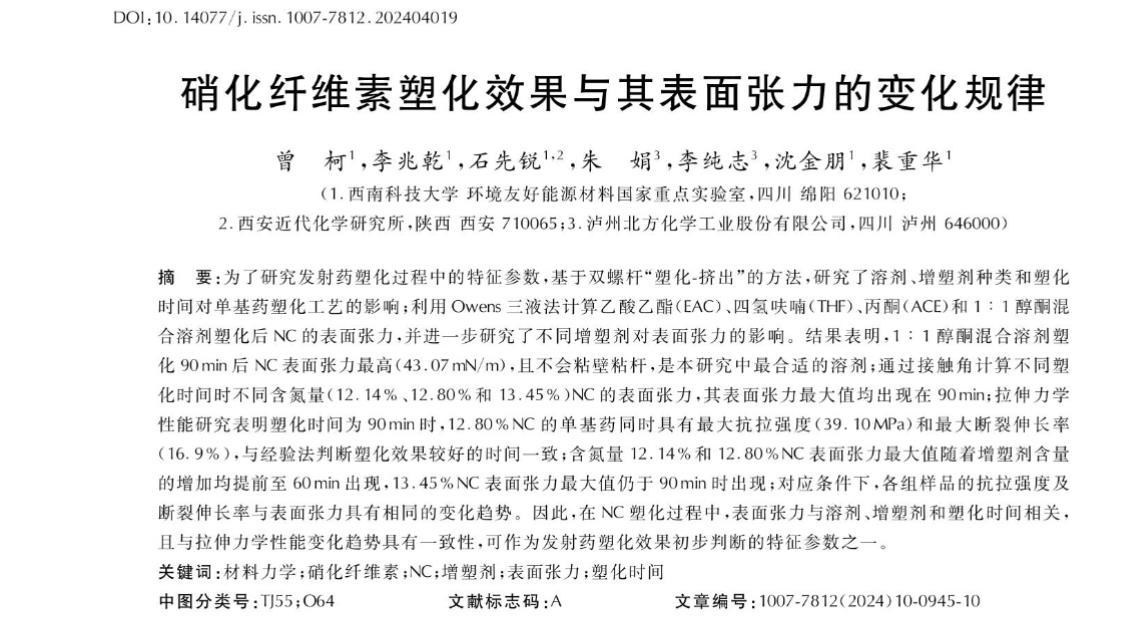

硝化纖維素塑化效果與其表面張力的變化規(guī)律
來源: 《火炸藥學(xué)報》 瀏覽 655 次 發(fā)布時間:2024-12-26
在化學(xué)和材料科學(xué)領(lǐng)域,增塑劑的應(yīng)用廣泛且關(guān)鍵,特別是在塑料、涂料、橡膠等材料的制造過程中。增塑劑不僅能夠改善材料的加工性能,還能顯著提升其柔韌性和延展性。然而,不同類型的增塑劑對材料表面張力的影響卻各不相同,這一特性對于材料的最終應(yīng)用性能至關(guān)重要。
增塑劑的基本概念與分類
增塑劑,又稱塑化劑或柔軟劑,是一種添加到聚合物材料中以提高其柔韌性和加工性能的物質(zhì)。根據(jù)化學(xué)結(jié)構(gòu)和用途的不同,增塑劑可以分為多種類型,如鄰苯二甲酸酯類、脂肪族二元酸酯類、環(huán)氧脂肪酸酯類、磷酸酯類等。這些增塑劑各具特色,對聚合物的性能影響也各有差異。
表面張力的定義與重要性
表面張力是液體表面分子間相互作用的結(jié)果,表現(xiàn)為液體表面盡可能縮小的趨勢。在材料科學(xué)中,表面張力對材料的潤濕性、附著力、涂覆性等方面具有重要影響。例如,在涂料工業(yè)中,涂料的表面張力直接影響其對基材的潤濕能力和涂層的均勻性。因此,了解和控制材料的表面張力對于優(yōu)化其性能至關(guān)重要。
為了研究發(fā)射藥塑化過程中的特征參數(shù),基于雙螺桿“塑化-擠出”的方法,研究了溶劑、增塑劑種類和塑化時間對單基藥塑化工藝的影響;利用Owens三液法計算乙酸乙酯(EAC)、四氫呋喃(THF)、丙酮(ACE)和1∶1醇酮混合溶劑塑化后NC的表面張力,并進一步研究了不同增塑劑對表面張力的影響。
結(jié)果表明,1∶1醇酮混合溶劑塑化90 min后NC表面張力最高(43.07 mN/m),且不會粘壁粘桿,是本研究中最合適的溶劑;通過接觸角計算不同塑化時間時不同含氮量(12.14%、12.80%和13.45%)NC的表面張力,其表面張力最大值均出現(xiàn)在90 min;拉伸力學(xué)性能研究表明塑化時間為90 min時,12.80%NC的單基藥同時具有最大抗拉強度(39.10 MPa)和最大斷裂伸長率(16.9%),與經(jīng)驗法判斷塑化效果較好的時間一致;含氮量12.14%和12.80%NC表面張力最大值隨著增塑劑含量的增加均提前至60 min出現(xiàn),13.45%NC表面張力最大值仍于90 min時出現(xiàn);對應(yīng)條件下,各組樣品的抗拉強度及斷裂伸長率與表面張力具有相同的變化趨勢。
因此,在NC塑化過程中,表面張力與溶劑、增塑劑和塑化時間相關(guān),且與拉伸力學(xué)性能變化趨勢具有一致性,可作為發(fā)射藥塑化效果初步判斷的特征參數(shù)之一。
