合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 硅丙乳液質(zhì)量分?jǐn)?shù)與粘度、表面張力的關(guān)系及在模擬病害壁畫修復(fù)中的應(yīng)用（四）
> 超低界面張力復(fù)配表面活性劑用于渤海X油田水驅(qū)后的“挖潛提采”（一）
> 為什么水與油互不相溶？
> 乙醇胺與勝坨油田坨28區(qū)塊原油5類活性組分模擬油的動態(tài)界面張力（二）
> 氣溶膠固定劑PAM-b-PVTES合成路線及GPC、DSC、表面張力等性能測試（一）
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響（四）
> 基于界面張力弛豫法探討疏水改性聚合物與石油酸和瀝青質(zhì)間的相互作用（二）
> 人胰島素的朗繆爾單分子層膜的表面化學(xué)和光譜學(xué)性質(zhì)——結(jié)果和討論
> SuperG超微量天平工作原理、特點、參數(shù)、操作方法
> 基于涂料樹脂表面張力分析漆膜縮孔產(chǎn)生原因
推薦新聞Info
-
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（一）
> 電場處理水浮力、及與普通水的表面張力系數(shù)測定
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn)：液體浸潤、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（四）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（三）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（二）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（一）
> LB膜技術(shù)在生物基材料制備、改性和界面相互作用研究

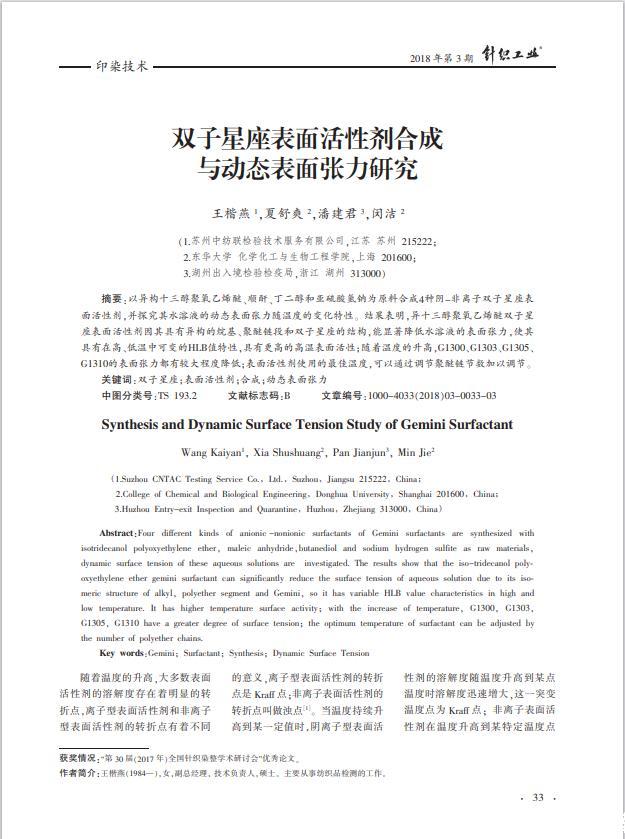

不同溫度下陰-非離子雙子星座表面活性劑表面張力的變化
來源：針織工業(yè) 瀏覽 846 次 發(fā)布時間:2024-10-15
摘要:

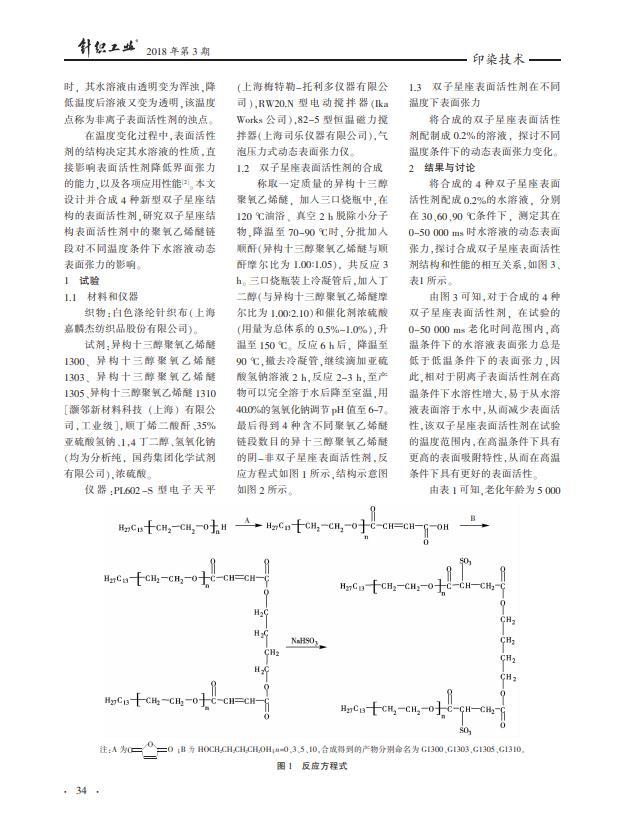

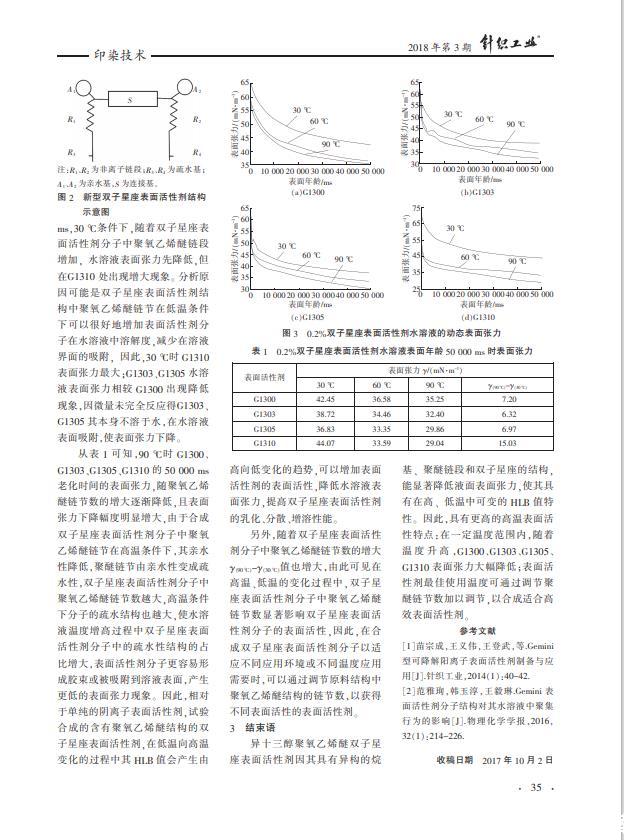

以異構(gòu)十三醇聚氧乙烯醚、順酐、丁二醇和亞硫酸氫鈉為原料合成4種陰-非離子雙子星座表面活性劑，并探究其水溶液的動態(tài)表面張力隨溫度的變化特性。結(jié)果表明，異十三醇聚氧乙烯醚雙子星座表面活性劑因其具有異構(gòu)的烷基、聚醚鏈段和雙子星座的結(jié)構(gòu)，能顯著降低水溶液的表面張力，使其具有在高、低溫中可變的HLB值特性，具有更高的高溫表面活性;隨著溫度的升高，G1300、G1303、G1305、G1310的表面張力都有較大程度降低;表面活性劑使用的最佳溫度，可以通過調(diào)節(jié)聚醚鏈節(jié)數(shù)加以調(diào)節(jié)。
