合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 陶瓷墨水中5種色料生產(chǎn)制造工藝流程
> 超聲協(xié)同殼聚糖處理對(duì)蛋黃液界面張力的影響
> 農(nóng)藥?kù)F滴霧化與在玉米植株上的沉積特性研究
> 人胰島素的朗繆爾單分子層膜的表面化學(xué)和光譜學(xué)性質(zhì)——摘要、介紹
> 水面上單分子層膜通過磷脂光控開關(guān)實(shí)現(xiàn)可逆光學(xué)控制——摘要、介紹
> 乳化劑、皂液pH值、締合型增稠劑T對(duì)乳化瀝青油水界面張力和貯存穩(wěn)定性的影響
> 液態(tài)Ag-O系表面張力和表面過剩量計(jì)算、氧氣壓力和溫度的預(yù)測(cè)模型——摘要、簡(jiǎn)介
> 液態(tài)合金表面張力快速檢測(cè)及相關(guān)質(zhì)量參數(shù)實(shí)時(shí)評(píng)價(jià)
> 硝酸酯類含能粘合劑PNIMMO及推進(jìn)劑組分的表面張力、界面作用
> 含聚氧丙烯醚陽(yáng)離子型雙子表面活性劑化學(xué)結(jié)構(gòu)式、制備方法
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（三）
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（二）
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究（一）
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數(shù)測(cè)定
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn)：液體浸潤(rùn)、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（四）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（三）

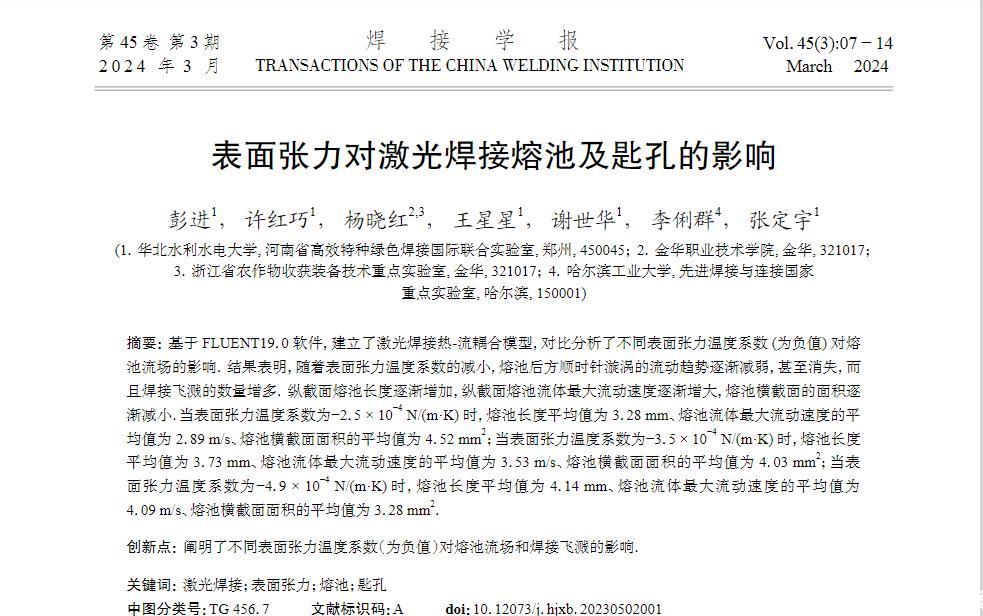

不同表面張力溫度系數(shù)對(duì)激光焊接熔池流場(chǎng)的影響
來源：焊接學(xué)報(bào) 瀏覽 843 次 發(fā)布時(shí)間:2024-08-07

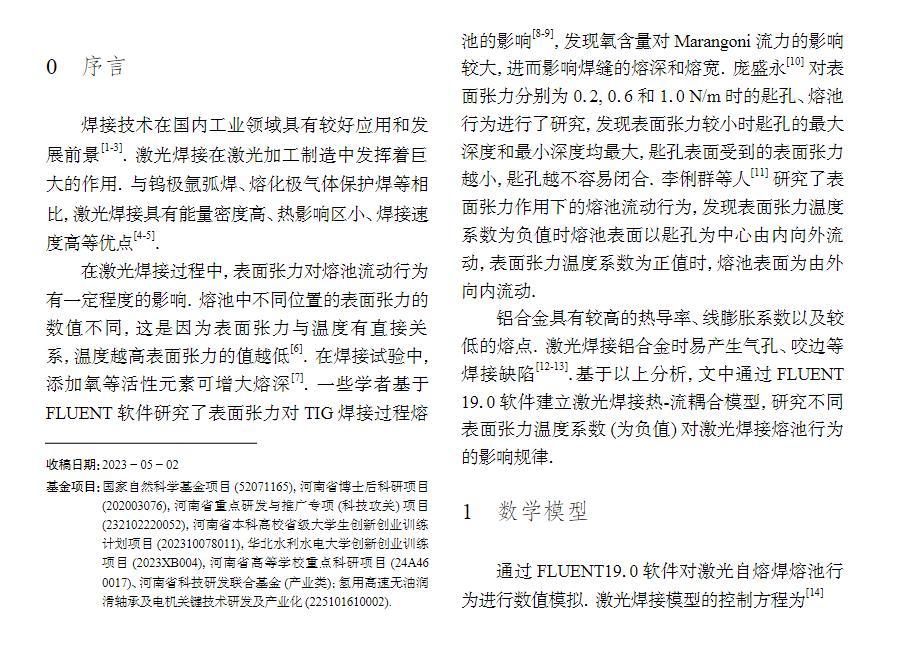

基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對(duì)比分析了不同表面張力溫度系數(shù)(為負(fù)值)對(duì)熔池流場(chǎng)的影響。
結(jié)果表明，隨著表面張力溫度系數(shù)的減小，熔池后方順時(shí)針漩渦的流動(dòng)趨勢(shì)逐漸減弱，甚至消失，而且焊接飛濺的數(shù)量增多.縱截面熔池長(zhǎng)度逐漸增加，縱截面熔池流體最大流動(dòng)速度逐漸增大，熔池橫截面的面積逐漸減小。當(dāng)表面張力溫度系數(shù)為-2.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.28 mm、熔池流體最大流動(dòng)速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當(dāng)表面張力溫度系數(shù)為-3.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.73 mm、熔池流體最大流動(dòng)速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當(dāng)表面張力溫度系數(shù)為-4.9×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為4.14 mm、熔池流體最大流動(dòng)速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
