合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(三)
> 中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測定及應(yīng)用效果(一)
> 各種表面活性劑性能大全
> 不同稠油下油相中芳烴含量、水相pH值對油-水界面張力變化規(guī)律
> 便攜式自動表面張力儀主要技術(shù)特征
> DHSO、AGE、TMHC構(gòu)建陽離子有機(jī)硅表面活性劑DAT防水鎖性能(一)
> 噴霧液滴的形成原理與配方設(shè)計:動態(tài)表面張力與粒徑的關(guān)系
> 高溫多元合金表面張力的計算方法及裝置、設(shè)備
> 新設(shè)計的拼接式固相萃取柱完美解決萃取柱出現(xiàn)空氣栓塞問題
> 我們的身體會長歪,只是被表面張力“捏”了回來!
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(三)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(二)
> 固體、鹽溶液表面張力測量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場處理水浮力、及與普通水的表面張力系數(shù)測定
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn):液體浸潤、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(四)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(三)
加入低表面張力活性劑,將自來水廠污泥制備成生物滯留介質(zhì)海綿土
來源:中鐵環(huán)境科技工程有限公司 瀏覽 916 次 發(fā)布時間:2024-06-20
海綿城市是指通過采用一系列技術(shù)和工程手段,調(diào)節(jié)城市雨水的滲透和徑流,增強(qiáng)城市的自我調(diào)節(jié)、凈化、蓄水和排放能力。海綿土是針對海綿城市建設(shè)要求衍生的新型種植有機(jī)土,也是海綿城市理念實現(xiàn)的關(guān)鍵。目前海綿城市建設(shè)常用的是“椰糠+河砂+腐殖質(zhì)”配比的海綿介質(zhì)土,因河砂是不可再生資源,且高碳排,此外在“河砂禁采”后,作為海綿土原材料的中粗砂價格一直上漲,導(dǎo)致成本增加。同時,有研究發(fā)現(xiàn)以腐植土為有機(jī)質(zhì)的生長介質(zhì)在使用中可能出現(xiàn)營養(yǎng)物浸出、土壤結(jié)構(gòu)難以保持致使土體滲透性能降低現(xiàn)象。鑒于海綿城市的建設(shè)需要大量的種植土,故為滿足城市綠化建設(shè)的發(fā)展,開發(fā)研制新的替代產(chǎn)品并解決現(xiàn)有技術(shù)的不足顯得尤為緊迫。
排泥水中的污泥因富含鋁鐵絮凝劑的副產(chǎn)物,將其用于生物滯留介質(zhì)海綿土的介質(zhì)可以大大提高對污水或雨水中磷的去除率,且相較于其他原料,污泥的易獲取性和低成本使得生態(tài)海綿土的生產(chǎn)更具經(jīng)濟(jì)性和可行性。鑒于自來水廠排泥水含有大量的水分和未完全去除的雜質(zhì),且其污泥是以黏土細(xì)粒土為主的聚合物,有機(jī)物含量低,滲透性差,不利于植物生長,故不適宜直接用作生態(tài)海綿土的介質(zhì)。因此,需要開發(fā)一種自來水廠污泥用于生物滯留介質(zhì)海綿土的制備方法,對其資源再循環(huán)利用、建設(shè)節(jié)約型社會具有重要的意義。

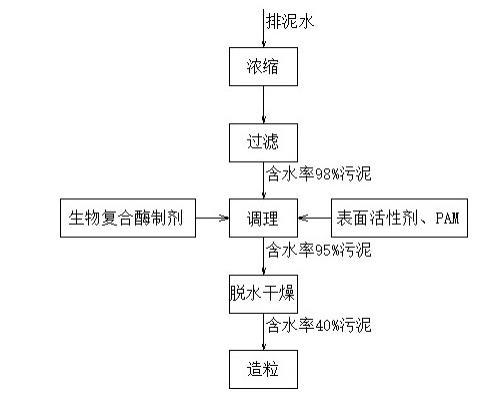

自來水廠污泥用于生物滯留介質(zhì)海綿土的制備步驟
1:將沉淀池排泥水、濾池反洗排泥水進(jìn)行重力濃縮,并經(jīng)轉(zhuǎn)鼓微濾機(jī)過濾除去泥水中的塑料、植物殘體、較大砂礫等雜質(zhì),得到含水率為98%的混合料1。雜質(zhì)指能被35目濾網(wǎng)過濾篩出的物體。
2:將具有降低水表面張力的表面活性劑十二烷基硫酸鈉經(jīng)純水稀釋后以3%的比例加入到步驟S1中的混合料1中,以50r/min速度均勻攪拌,調(diào)理15min后得到混合料2;
3:將由75%的生物酶(生物酶的組成包括25%的水解酶、20%的蛋白酶、55%的純水)、23%的微生物菌(微生物菌中包括23%枯草芽孢桿菌、26%固氮菌、11%鉀細(xì)菌、25%地衣芽孢桿菌、15%多粘類芽孢桿菌)和2%的固化劑(羧甲基纖維素)組成的生物復(fù)合酶制劑
經(jīng)純水稀釋后以0.008%比例和用自來水配置的濃度為0.1%的陰離子聚丙烯酰胺(分子量為800-1000萬)溶液加入到步驟S2中的混合料2中,以60r/min速度均勻攪拌,調(diào)理15min后得到含水率為95%的混合料3;
4:分別通過板框壓濾機(jī)(停留時間100min,其中壓榨40min)脫水和圓盤干化機(jī)(干燥溫度140℃,停留時間10min)干燥,將步驟S3中的混合料3含水率降至40%以下,得混合料4;
5:將步驟S4所得的混合料4經(jīng)傳送帶送入對輥造粒機(jī)造粒20mim后,得粒徑介于1-5mm,所成土粒整體性良好,手中自然掉落至地面不破碎,輕捏不變形。
按照《住建部海綿城市建設(shè)指南》要求對其性能進(jìn)行測定,其各性能參數(shù)如下:滲透性能:土壤孔隙率為45%,滲透率為680(mm/h);凈化性能:對某廠污水中的SS去除率為91.5%,氨氮的去除率為72.05%,對總氮的去除率為70.57%,對大腸桿菌的去除率為95.6%,總磷的去除率為74%,COD的去除率為68.9%;植物生長性能:常見的植物(如常綠灌木、落葉灌木、宿根地被及觀賞草)均能在自來水廠污泥制備的顆粒介質(zhì)中良好成長。
此方法不僅更好地解決了污泥的出路,并將廢物進(jìn)行再利用,提供了一種綠色環(huán)保的工藝,具有較強(qiáng)的復(fù)制推廣性和較高的經(jīng)濟(jì)價值及社會價值。
