合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 連鑄結(jié)晶器內(nèi)渣鋼兩相表面張力和界面張力的演變行為與機(jī)制
> 含氟防水防油劑的基礎(chǔ)理論知識(shí)分享
> 列舉幾個(gè)生活中表面張力現(xiàn)象【表面張力在工業(yè)生活中的應(yīng)用】
> 助劑臨界膠束濃度對(duì)芒果細(xì)菌性角斑病防治藥劑表面張力的影響(二)
> 數(shù)碼噴印墨水行業(yè)競(jìng)爭(zhēng)格局、市場(chǎng)規(guī)模及發(fā)展前景
> ?界面流變儀可以測(cè)量液體表面張力嗎?界面流變儀與界面張力儀區(qū)別解析
> 馬來酰蓖麻油酸聚乙二醇酯的表面張力、等物化性能測(cè)定(二)
> 表面張力儀工作原理、特點(diǎn)及使用注意事項(xiàng)
> 4種油醇烷氧基化物平衡和動(dòng)態(tài)表面張力、潤(rùn)濕性、泡沫性、乳化性質(zhì)研究(三)
> 表面張力儀試驗(yàn)原理和方法解析
推薦新聞Info
-
> 免罩光水性素色面漆配方、制備方法及步驟
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(三)
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(二)
> 固體、鹽溶液表面張力測(cè)量及與其在潔凈硅橡膠表面接觸角的關(guān)系研究(一)
> 電場(chǎng)處理水浮力、及與普通水的表面張力系數(shù)測(cè)定
> 軟物質(zhì)褶皺形成機(jī)制新發(fā)現(xiàn):液體浸潤(rùn)、表面張力與接觸線釘扎效應(yīng)
> LB膜技術(shù)在界面相互作用研究中的應(yīng)用
> LB膜技術(shù)在生物基材料改性中的應(yīng)用
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(四)
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系(三)
LB制膜的應(yīng)用領(lǐng)域、LB膜的制備方法、轉(zhuǎn)移與光照
來源:燕山大學(xué) 瀏覽 1504 次 發(fā)布時(shí)間:2024-06-17
LB制膜的應(yīng)用領(lǐng)域:
Langmuir-Blodgett(LB)自組裝技術(shù)作為一種可制備多層單分子層薄膜的有效手段,已被用于生產(chǎn)在分子水平上組織的材料,LB技術(shù)是將單層薄膜從空氣/水界面轉(zhuǎn)移到固體基底上,從而達(dá)到分子受控組裝,可以有效制造具有分子級(jí)精度的高度有序薄膜。LB技術(shù)廣泛適用于從有機(jī)分子到納米材料的各種物質(zhì)。超分子手性是指通過非共價(jià)鍵弱相互作用力構(gòu)建的立體結(jié)構(gòu),使原本不具備手性的分子在一定條件下表現(xiàn)出手性信號(hào)(CD信號(hào)),或者可以使原有的手性通過一定的聚集形態(tài)實(shí)現(xiàn)放大。超分子結(jié)構(gòu)易于通過豐富的手段進(jìn)行調(diào)控,調(diào)整分子結(jié)構(gòu)、堆積模式或外部刺激(例如光照、溶劑、pH、溫度、超聲、氧化還原等)都可以改變超分子手性。
近年來由于光的非接觸性,非侵入性,清潔及波長(zhǎng)可控等優(yōu)勢(shì),通過光照調(diào)控超分子手性引起了廣大科研工作者的興趣。偶氮苯谷氨酰胺類兩親分子L-GAZS利用了偶氮苯光致異構(gòu)的特點(diǎn),將偶氮苯接到手性谷氨酸上設(shè)計(jì)合成谷氨酰胺類兩親分子,通過光照可以實(shí)現(xiàn)順反異構(gòu)體的可逆轉(zhuǎn)化,特殊的光學(xué)特性使其在手性光學(xué)開關(guān)的超分子中扮演著重要角色。將LB膜技術(shù)與偶氮苯谷氨酰胺類兩親分子結(jié)合,制備出具有光致異構(gòu)特性的復(fù)合薄膜,對(duì)功能性自組裝薄膜的制備及其作為氣體傳感器、手性開關(guān)等應(yīng)用提供了新的思路。

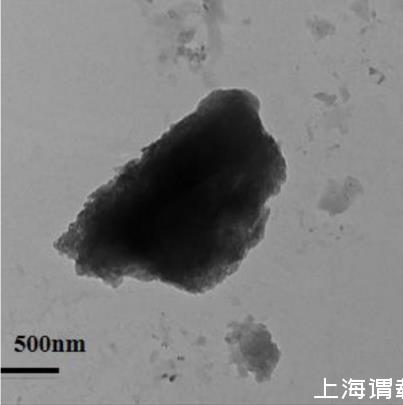

(1)LB膜的制備:
將偶氮苯谷氨酰胺類兩親分子L-GAZS溶于N,N-二甲基甲酰胺中,配制成濃度為0.5mmol/L的有機(jī)物分散液并超聲30min;用乙醇和去離子水清洗Langmuir-Blodgett槽,將染料羅丹明B、藏紅T、和亞甲基藍(lán)分別溶于去離子水中,配制濃度均為10-3M的溶液,然后將體積相同的羅丹明B溶液、藏紅T溶液和亞甲基藍(lán)溶液分別鋪滿Langmuir-Blodgett槽,用微量注射器分別將50μL的L-GAZS有機(jī)物分散液逐滴滴加到不同的染料亞相表面,在去離子水溫度為25℃的條件下,溶液蒸發(fā)15min,在亞相表面形成單分子層,啟動(dòng)LB膜中的滑障,使L-GAZS有機(jī)物分別與三種不同亞相表面形成致密穩(wěn)定的LB膜。
(2)LB膜的轉(zhuǎn)移:
使L-GAZS有機(jī)物與3種染料形成的復(fù)合膜的表面壓力均達(dá)到30mN/m,在表面壓力為20mN/m時(shí),通過水平附著法將L-GAZS/羅丹明B、L-GAZS/藏紅T、L-GAZS/亞甲基藍(lán)的單層膜分別多次轉(zhuǎn)移到石英片、玻璃片、或?qū)щ姴AЩ咨希频?種L-GAZS/染料復(fù)合薄膜。在表面壓力為30mN/m時(shí),通過垂直提拉法將3種染料單層膜分別轉(zhuǎn)移到云母片上。
(3)LB膜的光照:
將轉(zhuǎn)移到基底上的L-GAZS/染料復(fù)合薄膜在室溫、紫外光波長(zhǎng)為365nm的條件下,放置于距紫外燈光源10cm處,照射30min,即得到了利用LB膜技術(shù)制備出的光致異構(gòu)薄膜。
